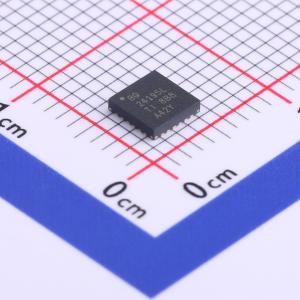

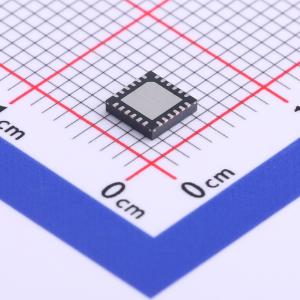

BQ24195LRGER

bq24195L、bq24195是高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于各种移动电源、平板电脑和其他便携式设备中的单节锂离子和锂聚合物电池。 其低阻抗电源路径可优化开关模式的运行效率，减少电池充电时间，并在放电阶段延长电池使用寿命。具备充电和系统设置功能的I2C串行接口，使该器件成为真正灵活的解决方案。 该器件支持多种输入源，包括标准USB主机端口、USB充电端口和高功率直流适配器。为设置默认输入电流限制，bq24195L、bq24195会按照USB电池充电规范1.2检测输入源。bq24195/bq24195L符合USB 2.0和USB 3.0电源规范，具备输入电流和电压调节功能。bq24195L、bq24195支持电池升压操作，可在PMID引脚提供5.1 V电压，最小电流为1.0 A（bq24195L）或2.1 A（bq24195）。 电源路径管理将系统电压调节至略高于电池电压，但不低于3.5 V的最低系统电压（可调节）。有了这一特性，即使电池完全耗尽或被移除，系统仍可维持运行。当达到输入电流限制或电压限制时，电源路径管理会自动将充电电流降至零。随着系统负载持续增加，电源路径会对电池进行放电，直至满足系统的电源需求。

• 高效开关模式充电器 – 2.5 A（bq24195L）或4.5 A（bq24195）快速充电 – 2 A时充电效率达92%，4 A时达90%
• 电池升压模式下的同步升压转换器 – 1 A时输出5.1 V（bq24195L）或2.1 A时输出5.1 V（bq24195） – 1 A时5.1 V升压效率达94%，2.1 A时达91%
• 采用12 mΩ电池放电MOSFET，最高9 A放电电流，实现最高电池放电效率
• 单输入兼容USB/适配器充电器 – USB主机或充电端口D+/D-检测，与USB电池充电器规范1.2兼容 – 输入电压和电流限制支持USB2.0和USB3.0 – 输入电流限制：100 mA、150 mA、500 mA、900 mA、1.2 A、1.5 A、2 A和3 A
• 3.9 V至17 V输入工作电压范围 – 通过输入电压DPM调节支持各种适配器
• 窄VDC（NVDC）电源路径管理，无电池或电池深度放电时可立即启动 – 电池补充模式下的理想二极管操作，1.5 MHz开关频率，适用于薄型电感
• 有无主机管理均可实现自主电池充电 – 电池充电使能 – 电池充电预调节 – 充电终止和再充电
• 高精度（0°C至125°C） – ±0.5%充电电压调节 – ±7%充电电流调节 – ±7.5%输入电流调节 – 升压模式下±2%输出调节
• 高度集成 – 电源路径管理 – 同步开关MOSFET
• 集成电流感应、自举二极管和内部环路补偿

• 智能手机、平板电脑用移动电源
• 平板电脑和智能手机
• 便携式音频扬声器
• 便携式媒体播放器
• 互联网设备
