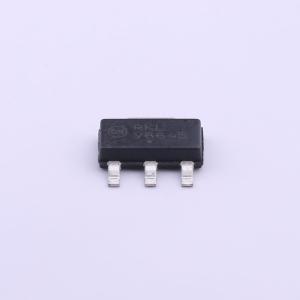

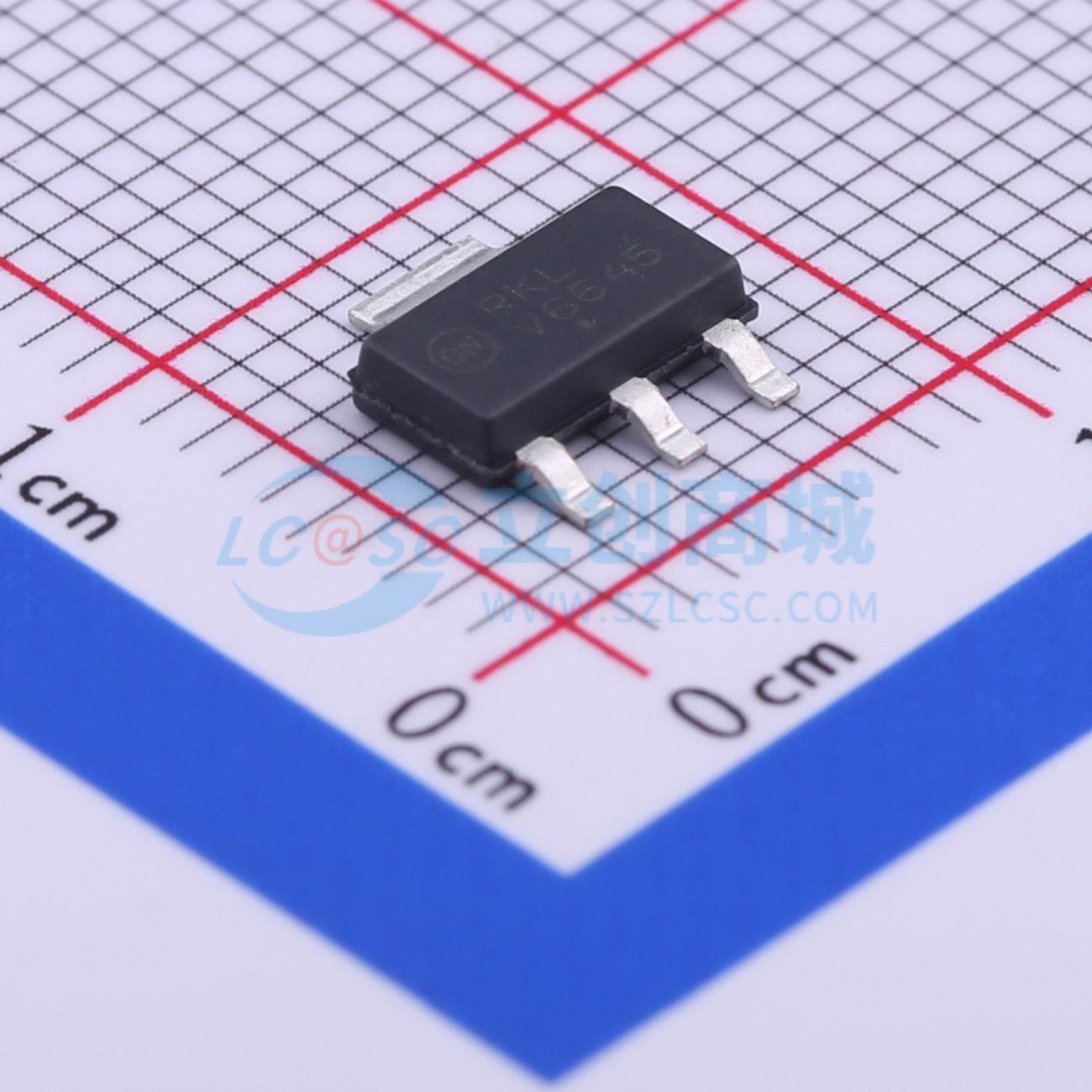

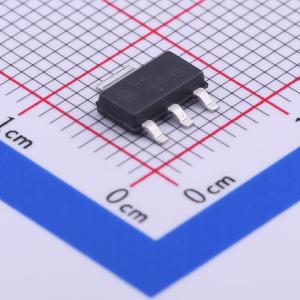

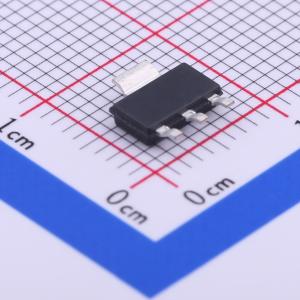

温馨提醒：图片仅供参考，商品以实物为准
NCV8664ST50T3G
输入45V 输出5V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV8664 是一款经过精密微调的 3.3 V 和 5.0 V 固定输出稳压器。通过精心管理轻载功耗，并结合低漏电工艺，其典型静态电流仅为 22 μA。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8664ST50T3G
- 商品编号
- C417290
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 67dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(150mA) | |
| 静态电流(Iq) | 30uA | |
| 特性 | 短路保护；过热保护；过流保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV8664是一款精密的3.3 V和5.0 V固定输出、低压差集成电压调节器，输出电流能力为150 mA。通过精心管理轻载电流消耗，并结合低漏电工艺，实现了典型22 μA的静态电流。 NCV8664在引脚和功能上与NCV4264和NCV4264 - 2兼容，在需要极低静态电流时，它可以替代这些器件。 输出电压精度在±2.0%以内，在满额定负载电流下，最大压差为600 mV。 它具有内部保护功能，可防止输入电源反接、输出过流故障和芯片过热。启用这些功能无需外部元件。 NCV8664是一款经过精密微调的3.3 V和5.0 V固定输出调节器。通过精心管理轻载消耗并结合低漏电工艺，实现了典型22 μA的静态电流。该器件的电流能力为150 mA，在满额定负载电流下压差为600 mV。调节功能由一个PNP传输晶体管提供，该晶体管由一个带隙基准误差放大器控制。该调节器具备限流和短路保护功能。当温度超过150°C时，热关断功能启动，以在过载和极端环境温度下保护IC。
商品特性
- 3.3 V、5.0 V固定输出
- 在全温度范围内，输出精度为±2.0%
- 当输出电流IoUT = 100 μA时，最大静态电流为30 μA
- 在150 mA负载电流下，最大压差为600 mV
- 宽输入电压工作范围为4.5 V至45 V
- 内部故障保护
- -42 V反向电压保护
- 短路/过流保护
- 热过载保护
- NCV前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 符合电磁兼容性（EMC）标准
- 这些器件为无铅器件
