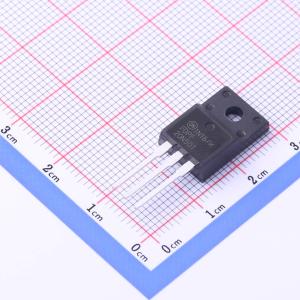

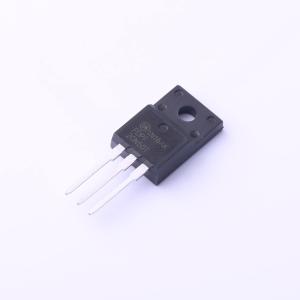

温馨提醒：图片仅供参考，商品以实物为准
FDPF20N50T
1个N沟道 耐压:500V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UniFETTM MOSFET 是基于平面条纹和 DMOS 技术的高压 MOSFET 系列。此 MOSFET 适用于降低导通电阻，提供更佳的开关性能以及更高的雪崩能量强度。此器件系列适用于开关电力转换器应用，如功率因数校正 (PFC)、平板显示屏 (FPD) TV 电源、ATX 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDPF20N50T
- 商品编号
- C417292
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 230mΩ@10V | |
| 耗散功率(Pd) | 38.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 59.5nC@10V | |
| 输入电容(Ciss) | 3.12nF | |
| 反向传输电容(Crss) | 465pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在VGS = 10 V、ID = 10 A条件下,RDS(on) = 200 m Ω(典型值)
- 低栅极电荷(典型值45.6 nC)
- 低Crss(典型值27 pF)
- 经过100%雪崩测试
应用领域
- LCD/LED/PDP电视
- 照明
- 不间断电源
- 交流 - 直流电源
