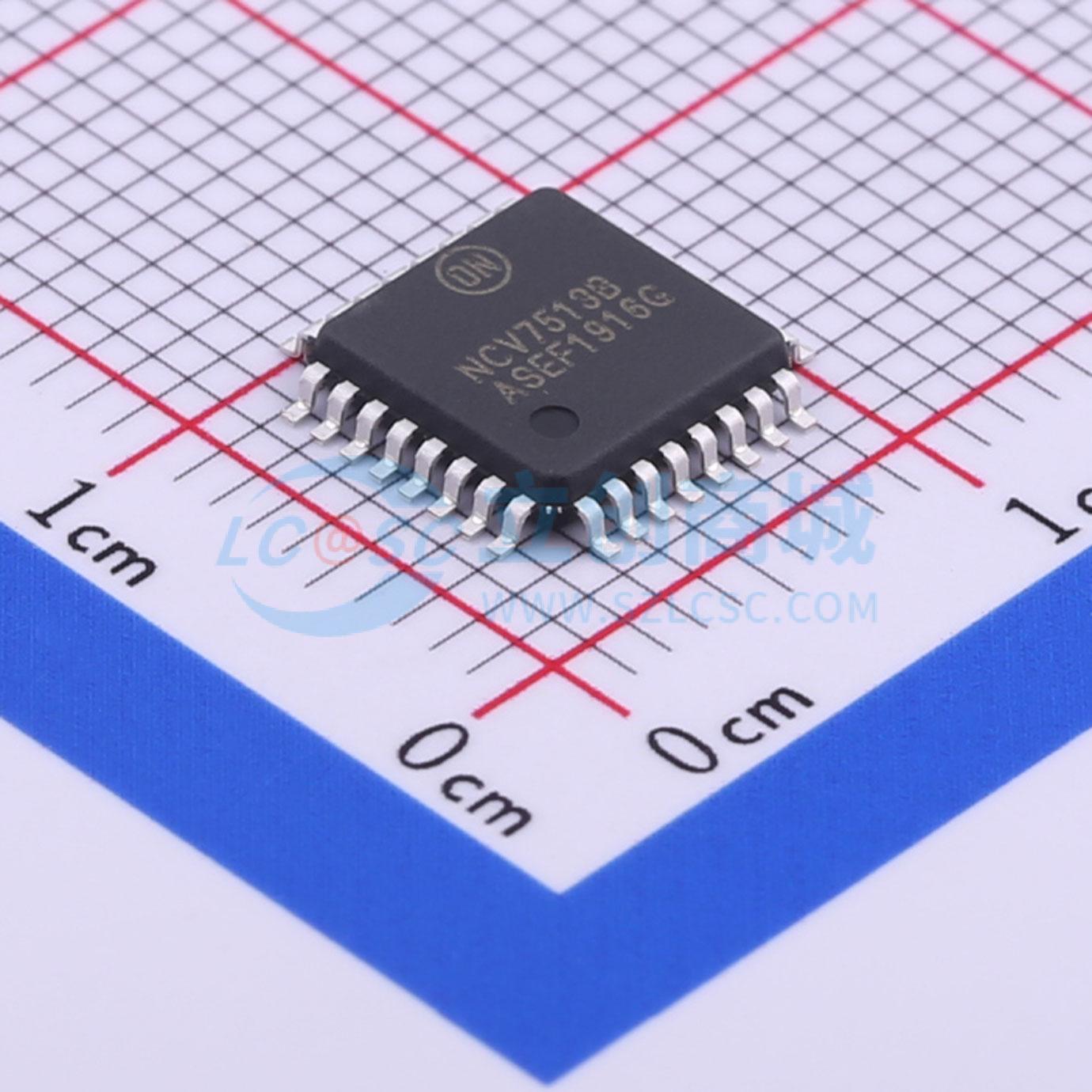

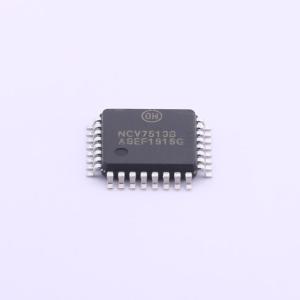

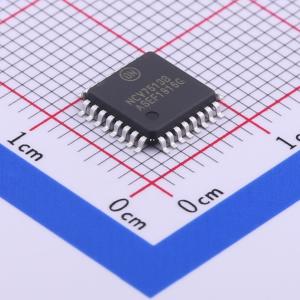

温馨提醒：图片仅供参考，商品以实物为准
NCV7513BFTR2G
有刷直流电机驱动芯片 5.25V
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7513BFTR2G
- 商品编号
- C417288
- 商品封装
- LQFP-32
- 包装方式
- 编带
- 商品毛重
- 0.378克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.75V~5.25V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V~800mV | |
| 静态电流(Iq) | - |
商品概述
NCV7513B 可编程六通道低端 MOSFET 预驱动器用于驱动逻辑电平 MOSFET。该产品可通过串行 SPI 和并行输入组合进行控制。它具有可编程故障管理模式，并允许进行具有可编程刷新时间的功率限制 PWM 操作。该器件提供 3.3 V/5.0 V 兼容输入，串行输出驱动器可由 3.3 V 或 5.0 V 供电。上电复位可实现受控上电，两个使能输入可同时禁用所有输出。 每个通道独立监控其外部 MOSFET 的漏极电压，以检测故障情况。短路负载故障检测阈值可使用外部编程的参考电压和四个离散内部比率值的组合进行完全编程。这些比率值可通过 SPI 选择，并允许为每组三个输出通道设置不同的检测阈值。 每个通道的故障信息按故障类型进行 2 位编码，并可通过 SPI 通信获取。每个通道的故障恢复操作是可编程的，可选择锁存关闭或自动重试。 FLEXMOS 系列产品可通过选择外部 MOSFET 实现应用可扩展性。
商品特性
- 带帧错误检测的 16 位 SPI
- 3.3 V/5.0 V 兼容的并行和串行控制输入
- 3.3 V/5.0 V 兼容的串行输出驱动器
- 两个使能输入
- 开漏故障和状态标志
- 可编程短路负载故障检测阈值、故障恢复模式、故障重试定时器、标志屏蔽
- 带锁存唯一故障类型数据的负载诊断：短路负载、开路负载、接地短路
- 适用于汽车和其他需要独特产地和控制变更要求的应用的 NCV 前缀；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合 RoHS 标准
