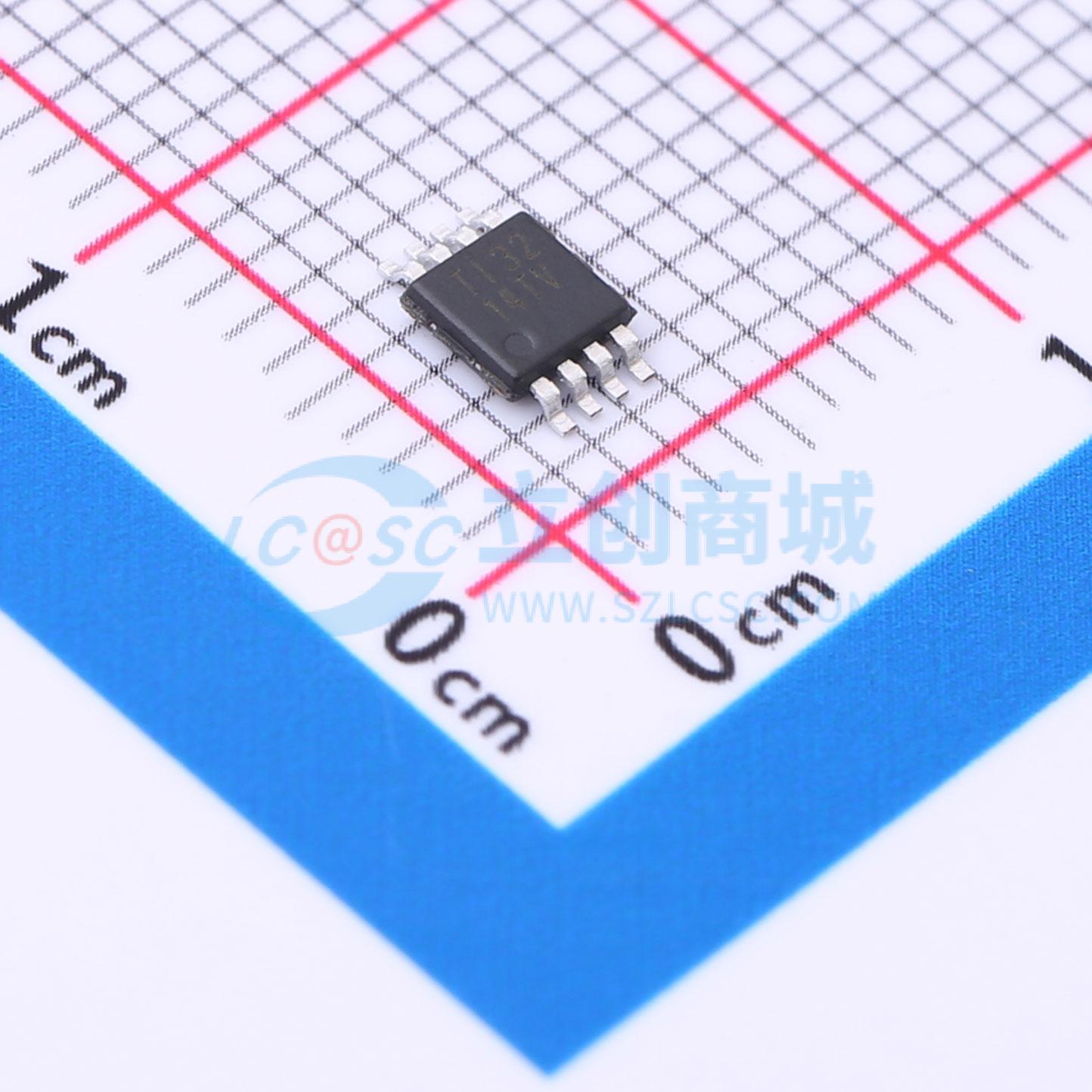

温馨提醒：图片仅供参考，商品以实物为准
TLV6002IDGKR
适用于成本敏感型系统的低功耗、轨到轨输入/输出、1MHz 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV6002 双路 5.5V 1MHz RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV6002IDGKR
- 商品编号
- C414615
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 功能特性 | ESD保护；EMI滤波/RF抑制 |
商品概述
TLV600x系列包含单通道、双通道和四通道运算放大器，针对通用应用设计，该系列器件具备轨到轨输入输出摆幅、低静态电流、高带宽、低噪声的特点，适合要求在成本和性能之间取得平衡的应用，优化后可在1.8V(±0.9V)至5.5V(±2.75V)低电压条件下工作，可在-40℃至125℃温度范围内额定运行，采用稳健耐用的设计，方便电路设计使用。
商品特性
- 面向成本敏感型系统的精密放大器
- 每通道典型低静态电流为75μA
- 电源电压范围为1.8V至5.5V
- 1kHz时输入电压噪声密度为28nV/√Hz
- 具备轨到轨输入和输出
- 增益带宽为1MHz
- 典型低输入偏置电流为±1.0pA
- 低失调电压为0.75mV
- 单位增益稳定
- 内部集成射频(RF)和电磁干扰(EMI)抑制滤波器
- 工作温度范围为-40℃至+125℃
- 可在高达150pF的容性负载条件下保持单位增益稳定
- 过驱条件下不会出现反相
- 具备4kV人体放电模型(HBM)的高静电放电(ESD)保护
- 适配多种封装：TLV6001单通道采用SC70-5和SOT23-5封装，TLV6002双通道采用SOIC-8和VSSOP-8封装，TLV6004四通道采用TSSOP-14封装
- 适用于源阻抗高达兆欧级的应用
应用领域
- 工业电子产品
- 消费类电子产品
- 便携式设备
- 便携式血糖仪系统
- 烟雾探测器
- 白色家电
- 移动电源
