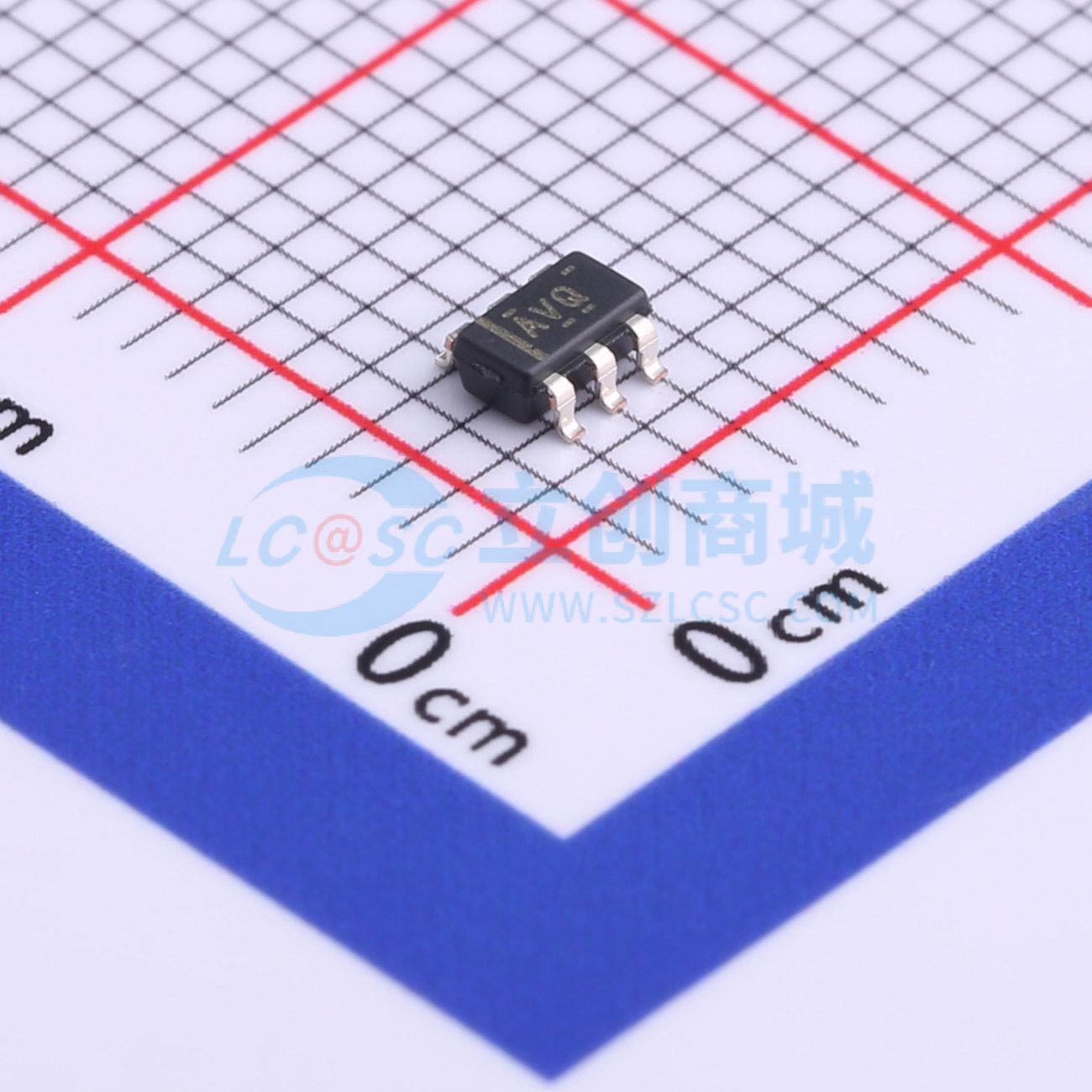

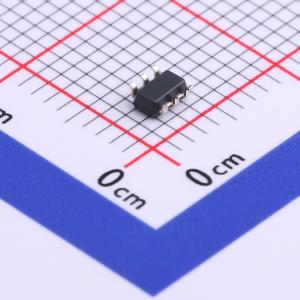

温馨提醒：图片仅供参考，商品以实物为准

TPS3808G33QDBVRQ1

低静态电流可编程延迟监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3808-Q1 汽车类低静态电流可编程延迟监控器
品牌名称: TI(德州仪器)
商品型号: TPS3808G33QDBVRQ1
商品编号: C414616
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS3808Gxx-Q1微处理器监控电路可监控0.4 V至5 V的系统电压，当检测电压降至预设阈值以下，或手动复位（MR）引脚电平变为低电平时，输出漏极开路的复位（RESET）信号。在检测电压和MR引脚电平恢复到阈值以上后，RESET输出将在用户可调节的延迟时间内保持低电平。

TPS3808Gxx-Q1器件采用精密基准源，在V ≤3.3 V时可实现0.5%的阈值精度。复位延迟时间可通过以下方式设置：断开CT引脚，延迟时间为20 ms；使用电阻将CT引脚连接到VDD，延迟时间为300 ms；或者将CT引脚连接到外部电容，用户可将延迟时间在1.25 ms至10 s范围内进行调节。TPS3808Gxx-Q1的典型静态电流极低，仅为2.4 μA，因此非常适合电池供电应用。该器件采用小型SOT-23封装（其中一款采用WSON封装），工作温度范围为-40°C至+125°C（TJ）。

商品特性

符合汽车应用标准
具有可调节延迟时间（1.25 ms至10 s）的上电复位发生器
极低的静态电流：典型值为2.4 μA
高阈值精度：典型值为0.5%
提供适用于1.2 V至5 V标准电压轨的固定阈值电压，以及低至0.4 V的可调电压
手动复位（MR）输入
漏极开路RESET输出
温度范围：-40°C至+125°C
小型SOT-23封装和WSON封装（仅TPS3808G01QDRVRQ1）

应用领域

DSP或微控制器应用
FPGA和ASIC应用
汽车视觉、汽车雷达

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.8V~6.5V
	复位有效电平	低电平有效
	阈值电压	3.07V

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	20ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	2.4uA
