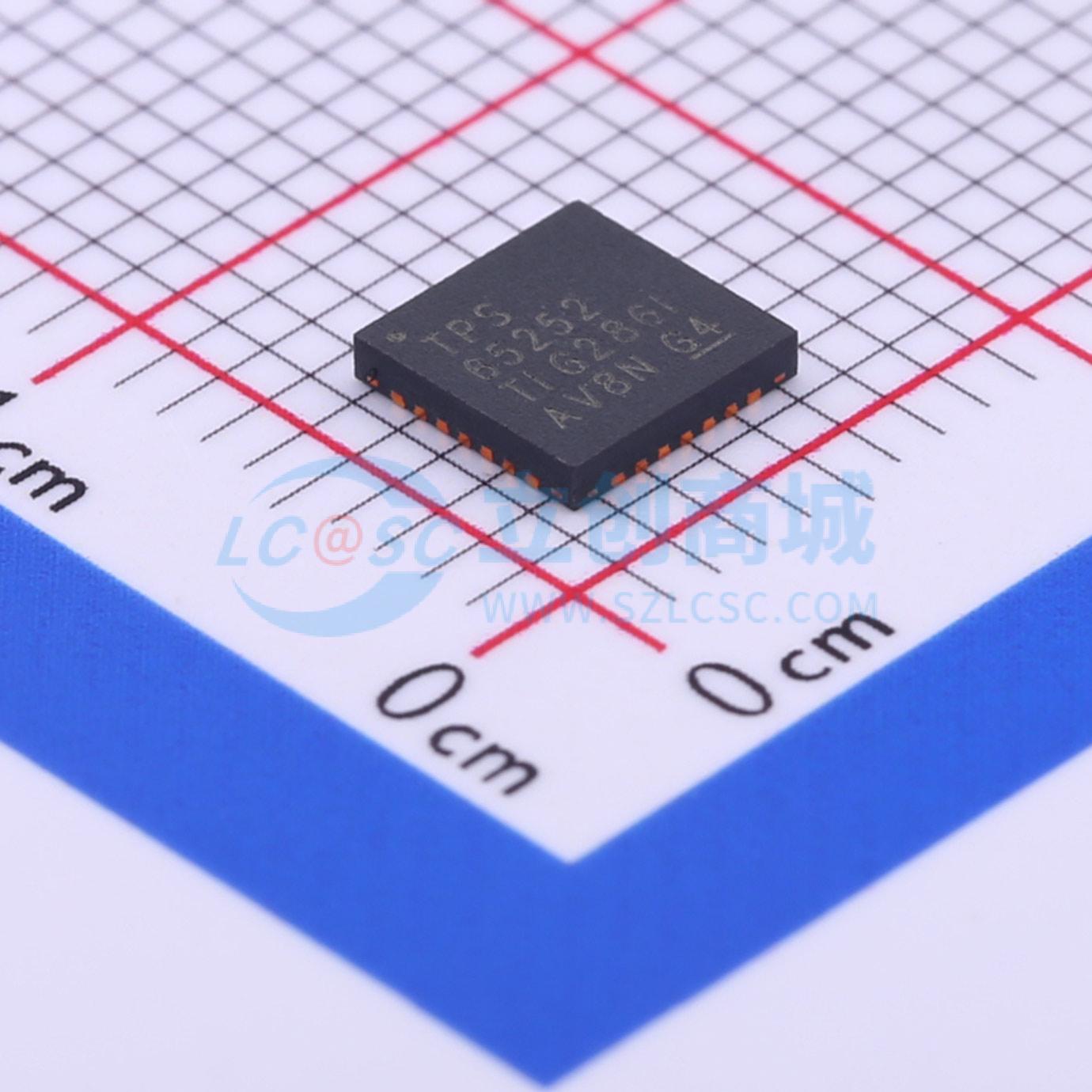

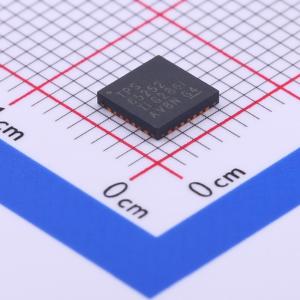

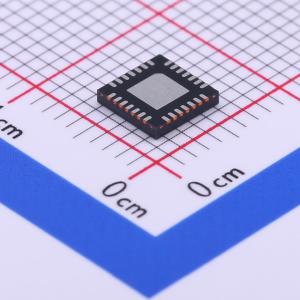

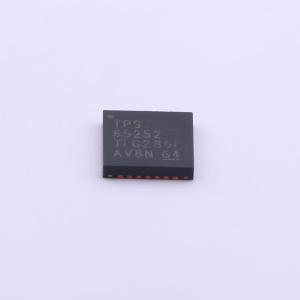

TPS65252RHDR

4.5V至16V输入，高电流同步双降压转换器

SMT扩展库PCB免费打样

描述: TPS65252是一款电源管理IC,包含两个降压转换器。输入电压范围为4.5V至16V,最大输出电流分别为3.5A和2.5A。该芯片支持同步整流,具有可调输出电压和宽范围的开关频率（300kHz至2.2MHz）。此外,还集成了一个USB开关和监控电路。
品牌名称: TI(德州仪器)
商品型号: TPS65252RHDR
商品编号: C414618
商品封装: VQFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.156克(g)

商品参数

商品概述

TPS65252 具备两个同步宽输入范围高效降压转换器。这些转换器旨在简化应用，同时让设计人员能够根据目标应用优化其使用方式。这些转换器可在 5V、9V 或 12V 系统中运行，并集成了功率晶体管。输出电压可通过电阻分压器从外部设置为 0.8V 至输入电源电压减 1V 之间的任意值。每个转换器都有使能引脚，可用于延迟启动以实现排序功能；软启动引脚，可通过选择软启动电容来调节软启动时间；以及电流限制（RLIMx）引脚，使设计人员能够通过选择外部电阻来调节电流限制并优化电感的选择。COMP 引脚可通过简单的 RC 补偿来优化瞬态与直流精度响应。转换器的开关频率可通过连接到 ROSC 引脚的外部电阻进行设置。开关稳压器的工作频率范围为 300kHz 至 2.2MHz。两个转换器以 180° 异相工作，以降低对输入滤波器的要求。 TPS65252 还具备通过外部信号启用的低功耗模式，当主处理器处于待机（低活动）模式时，可降低系统的输入功率。 USB 开关可为下游 USB 设备提供高达 1A 的电流。当输出负载超过通过外部电阻选择的电流限制阈值或出现短路时，电源管理单元（PMU）会切换到恒流模式，将输出电流限制在安全水平，并拉低过流逻辑输出。当持续的重载和短路导致开关的功耗增加，使结温升高时，热保护电路会关闭开关，以确保降压转换器持续不间断运行。 TPS65252 配备了一个监控电路，可监控两个转换器，并通过一个 256ms 的定时器提供 PGOOD 信号（复位结束）。 TPS65252 采用小型、散热高效的 28 引脚 QFN 封装。

商品特性

宽输入电源电压范围（4.5 - 16V）
输出范围 0.8 至 vw - 1V
完全集成的双降压转换器
最大电流 3.5A/2.5A
连续工作电流 3A/2A
高效率
开关频率：300kHz - 2.2MHz，由外部电阻设置
外部使能/排序引脚
逐周期可调电流限制，由外部电阻设置
软启动引脚
采用简单补偿电路的电流模式控制
电源良好和复位发生器
由外部信号设置的低功耗模式
一个带过流保护的可调电流 USB 开关
监控电路
QFN 封装，28 引脚，5mm x 5mm RHD

应用领域

数字电视 DSL 调制解调器
电缆调制解调器
机顶盒
汽车 DVD 播放器
家庭网关和接入点网络、无线路由器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	800mV~15V
	输出电流	3A；2A
	开关频率	2.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	可调
