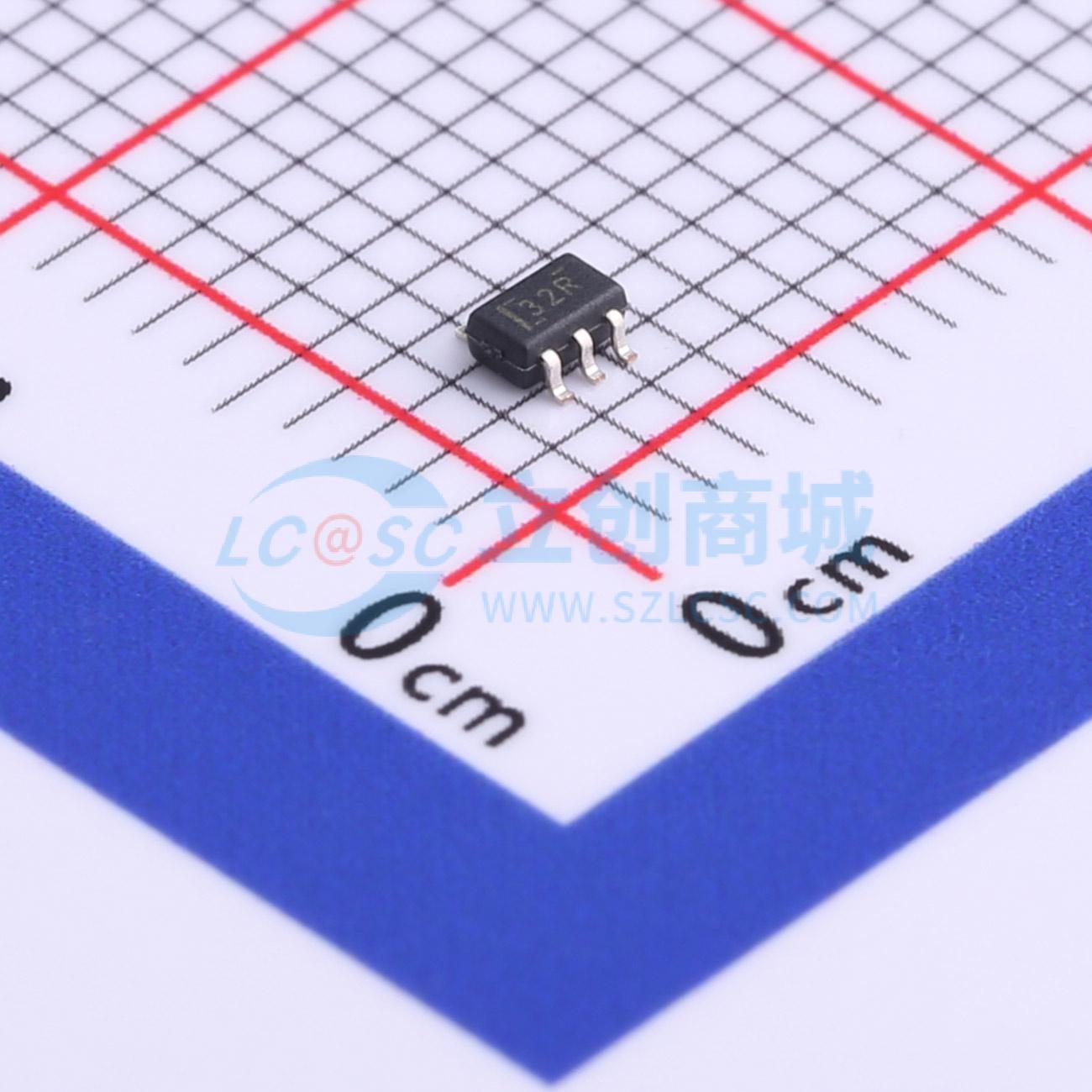

温馨提醒：图片仅供参考，商品以实物为准
TS5A9411DCKR
TS5A9411 10-Q 1:2 SPDT 模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道2:1多路复用器和解复用器，适用于便携式和电池供电应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A9411DCKR
- 商品编号
- C414621
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 10Ω | |
| 工作电压 | 2.25V~5.5V | |
| 导通电容(Con) | 8.5pF | |
| 导通时间(ton) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 7ns | |
| 带宽 | 100MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；无毛刺切换 | |
| 电荷注入 | 12.5pC |
商品概述
TS5A9411是一款双向单刀双掷SPDT模拟开关，可作为单通道2:1多路复用器与解复用器，工作电压范围为2.25V至5.5V，具备低导通电阻、低泄漏、低功耗的特点，带有先断后合功能，适合用于便携和电池供电类场景。
商品特性
- 具备规定的先断后合切换特性
- Vcc=5V时导通电阻最大为10Ω，导通电阻匹配性优异
- 低功耗，低输入输出电容，总谐波失真低
- 兼容TTL与CMOS控制输入
- 支持2.25V~5.5V单电源工作
- 闭锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22标准，人体模型可达2000V（II类），充电器件模型可达1000V
- 控制输入具备5.5V耐压能力
应用领域
- 手机
- 通信系统
- 便携式测试设备
- 电池供电系统
- 采样保持电路
