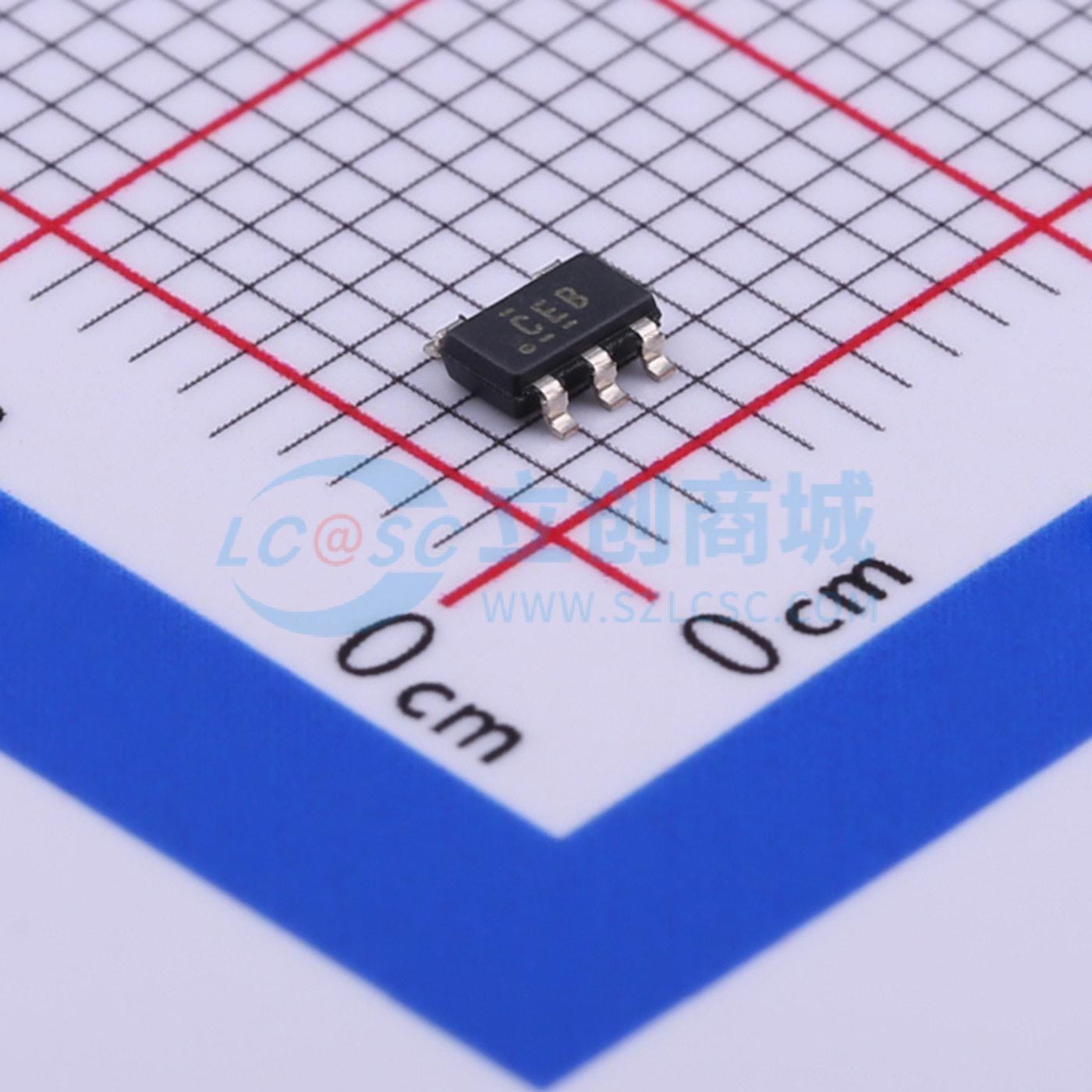

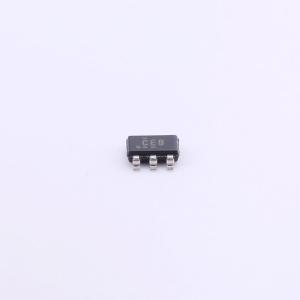

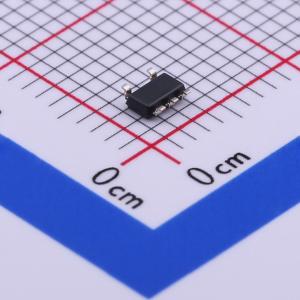

温馨提醒：图片仅供参考，商品以实物为准

TPS78101DDCR

具有使能功能的 150mA、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS781 具有引脚可选双电平输出电压的 150mA Iq 1uA 超低功耗 LDO 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS78101DDCR
商品编号: C414620
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

TPS781 系列低压差 (LDO) 稳压器具备超低功耗（IQ = 1µA）、小型化封装（2×2 SON-6）以及可选双电平输出电压等优势。此外，还有可调版本可供选择，但该版本不具备电压电平切换功能。 VSET 引脚允许终端用户通过与微处理器兼容的输入实时在两个电压电平之间进行切换。这款 LDO 专为需要双电平电压的电池供电应用而设计。凭借超低的 IQ（1µA），微处理器、存储卡和烟雾探测器是该器件的理想应用场景。超低功耗和可选双电平输出电压使设计人员能够针对特定应用定制功耗。在电池供电设计中，当微处理器处于睡眠模式时，设计人员现在可以切换到较低的电压电平，从而进一步降低整个系统的功耗。这两个电压电平在工厂通过使用 EPROM 的独特架构进行预设。仅在固定输出版本中，EPROM 技术允许在 VSET 低（1.5V 至 4.2V）和 VSET 高（2.0V 至 3.0V）之间实现多种输出电压选项。 TPS781 系列设计为与德州仪器 (TI) 的 MSP430 及其他类似产品兼容。使能引脚与标准 CMOS 逻辑兼容。该 LDO 在任何大于 1.0µF 的输出电容下都能保持稳定。因此，由于采用了小型化封装和可能较小的输出电容，该器件的应用所需的电路板空间极小。TPS781 系列的 IQ（1µA）还具备热关断和电流限制功能，可在故障条件下保护器件。所有封装的工作温度范围均为 TJ = -40℃ 至 +125℃。

商品特性

低 IQ：1µA
150mA 低压差稳压器，具备引脚可选双电压电平输出低压差：150mA 时为 200mV
在负载/线路/温度范围内精度为 5%
采用创新的工厂 EPROM 编程技术，提供 1.5V 至 4.2V 的双电平固定输出电压
提供 1.22V 至 5.25V 的可调版本或双电平输出版本
VSET 引脚可在两个工厂编程的电压电平之间切换输出电压
使用 1.0µF 陶瓷电容时保持稳定
具备热关断和过流保护功能
使能引脚与 CMOS 逻辑电平兼容
提供 DDC（TSOT23-5）或 DRV（2mm×2mm SON-6）封装选项

应用领域

TI MSP430 配套应用
具备编程模式的电源轨
用于节能模式的双电压电平
无线手持设备、智能手机、个人数字助理 (PDA)、MP3 播放器及其他电池供电的手持产品

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.22V~5.25V
	输出电流	150mA
	电源纹波抑制比(PSRR)	40dB@(10Hz)
	压差	250mV@(150mA)

	属性	参数值
	静态电流(Iq)	1uA
	噪声	86uVrms
	特性	热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
