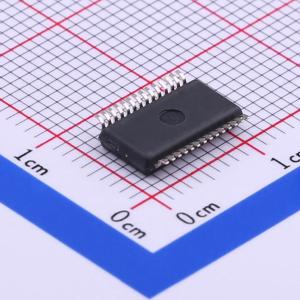

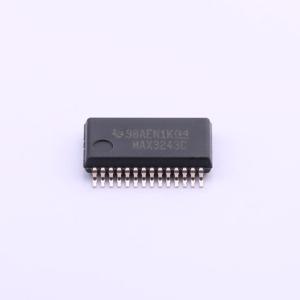

温馨提醒：图片仅供参考，商品以实物为准
MAX3243CDBR
MAX3243 3-V至5.5-V多通道RS-232线路驱动器/接收器，具有±15-kV ESD（HBM）保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX3243设备由三个线驱动器和五个线接收器组成，适用于DE-9 DTE接口。它支持3V至5.5V Vcc电源，提供±15-kV ESD (HBM)保护，并符合TIA/EIA-232-F和ITU V.28标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX3243CDBR
- 商品编号
- C414614
- 商品封装
- SSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 300uA | |
| 功能特性 | 低功耗模式；唤醒功能 |
商品概述
MAX3243器件由三个线路驱动器和五个线路接收器组成，非常适合DE - 9 DTE接口。引脚到引脚（串口连接引脚，包括GND）具备±15 kV ESD（HBM）保护。灵活的电源特性可自动节能。特殊输出ROUT2B和INVALID始终启用，以便检查振铃指示和有效的RS232输入。
商品特性
- 采用3 V至5.5 V Vcc电源供电
- 用于IBM PC/AT串口的单芯片单电源接口
- 使用人体模型（HBM）对RS - 232总线引脚提供±15 kV的ESD保护
- 符合或超过TIA/EIA - 232 - F和ITU V.28标准要求
- 三个驱动器和五个接收器
- 最高工作速率达250 kbit/s
- 低工作电流：典型值300 μA
- 低待机电流：典型值1 μA
- 外部电容：4×0.1 μF
- 采用3.3 V电源时可接受5 V逻辑输入
- 始终激活的同相接收器输出（ROUT2B）
- 工作温度 – MAX3243C：0℃至70℃；MAX3243I： - 40℃至85℃
- 支持串行鼠标驱动能力
- 自动掉电功能，在未检测到有效RS - 232信号时禁用驱动器输出
应用领域
- 电池供电系统
- 平板电脑
- 笔记本电脑
- 便携式电脑
- 手持设备
