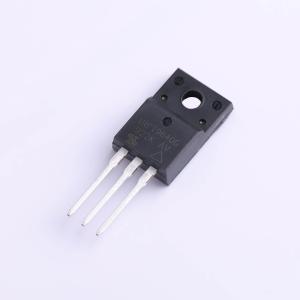

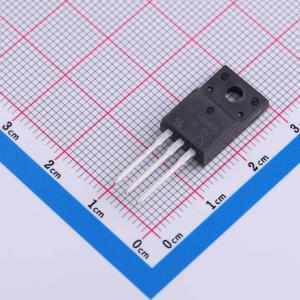

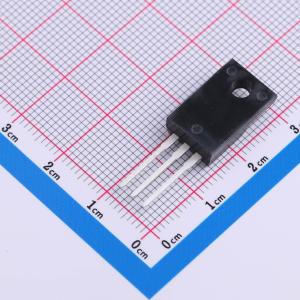

温馨提醒：图片仅供参考，商品以实物为准
IRFI9640GPBF
1个P沟道 耐压:200V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 第三代功率MOSFET为设计人员提供了快速开关、器件设计坚固、低导通电阻和高性价比的最佳组合。TO - 220 FULLPAK封装消除了商业和工业应用中对额外绝缘硬件的需求。所使用的模塑料具有高隔离能力，且在散热片与外部散热器之间具有低热阻
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFI9640GPBF
- 商品编号
- C3280581
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 500mΩ@10V | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 44nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 370pF |
商品概述
这些N沟道功率MOSFET采用创新的UltraFET工艺制造。这种先进的工艺技术可实现单位硅面积下尽可能低的导通电阻，从而带来出色的性能。该器件能够在雪崩模式下承受高能量，其二极管具有极短的反向恢复时间和极少的存储电荷。它专为对电源效率要求较高的应用而设计，如开关稳压器、开关转换器、电机驱动器、继电器驱动器、低压总线开关，以及便携式和电池供电产品的电源管理。
商品特性
- 隔离封装
- 高电压隔离 = 2.5 kVRMS(t = 60 s;f = 60 Hz)
- 散热片到引脚的爬电距离 = 4.8 mm
- P沟道
- 动态dV/dt额定值
- 低热阻
应用领域
- 开关稳压器-开关转换器-电机驱动器-继电器驱动器-低压总线开关-便携式和电池供电产品的电源管理
