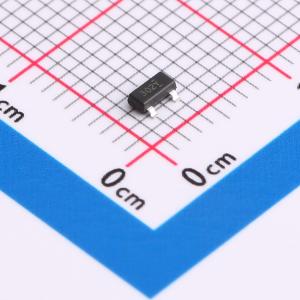

温馨提醒：图片仅供参考，商品以实物为准
FDN302P
1个P沟道 耐压:20V 电流:2.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款 P 沟道 2.5V 指定 MOSFET 采用了安森美（ON）先进的 PowerTrench 工艺的坚固栅极版本。它针对具有宽范围栅极驱动电压（2）的电源管理应用进行了优化。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDN302P
- 商品编号
- C3280162
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0389克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.4A | |
| 导通电阻(RDS(on)) | 80mΩ@2.5V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@4.5V | |
| 输入电容(Ciss) | 882pF | |
| 反向传输电容(Crss) | 112pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 211pF |
商品特性
- -20V,-2.4A。RDS(ON) = 0.055Ω(@VGS = -4.5V)
- RDS(ON) = 0.080Ω @ VGS = -2.5V
- 快速开关速度
- 高性能沟槽技术,实现极低的 RDS(ON)
- SuperSOT -3 在相同封装尺寸下,提供低 RDS(ON),且功率处理能力比 SOT23 高 30%
应用领域
- 电源管理
- 负载开关
- 电池保护
