温馨提醒：图片仅供参考，商品以实物为准

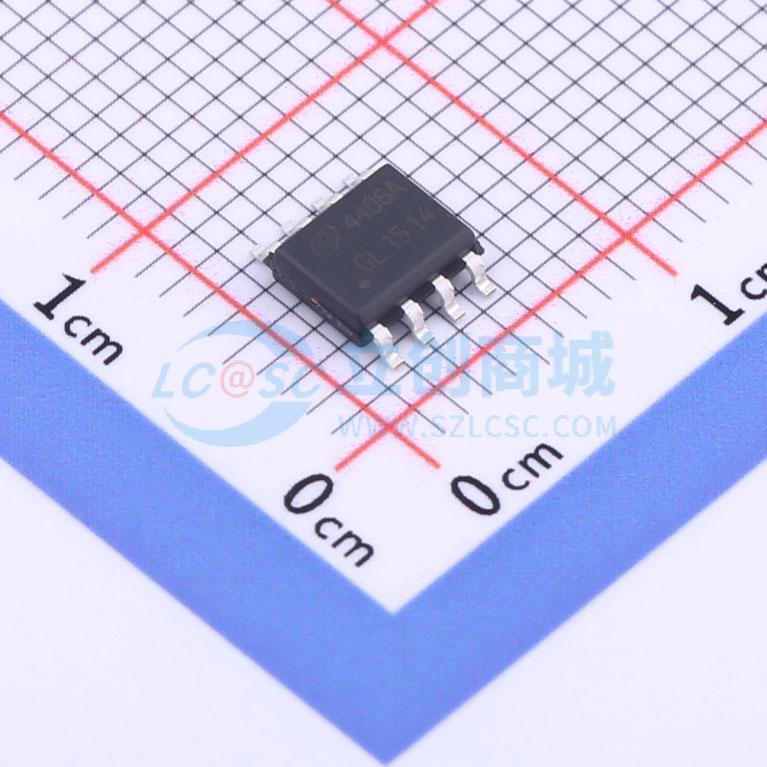

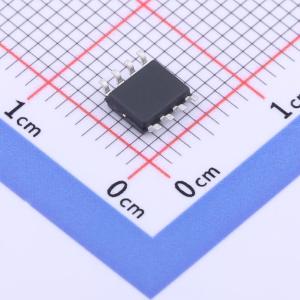

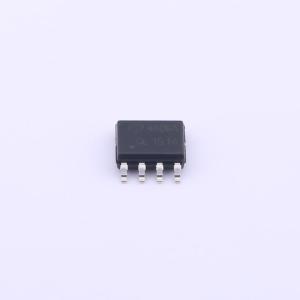

AO4406A
1个N沟道 耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AO4406A采用先进的沟槽技术，可在低栅极电荷的情况下实现出色的 $\mathsf{R}_{\mathsf{DS}(\mathsf{ON})}$。该器件适用于开关电源（SMPS）中的高端开关及通用应用。
- 品牌名称
- AOS
- 商品型号
- AO4406A
- 商品编号
- C3279852
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 11.5mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 910pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品特性
- 超低导通电阻
- rDS(ON) = 0.090 欧姆，vGS = 10 V
- rDS(ON) = 0.105 欧姆，VGS = 5 V
- 仿真模型
- 温度补偿 PSPICE 和 SABER 电气模型
- SPICE 和 SABER 热阻模型
- 峰值电流与脉冲宽度曲线
- UIS 额定曲线
- 瞬态热阻与电路板安装面积曲线
- 开关时间与 RGS 曲线
