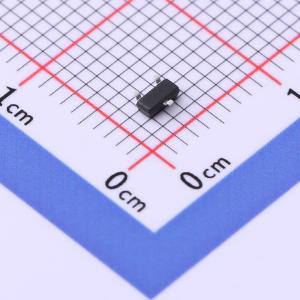

温馨提醒：图片仅供参考，商品以实物为准
2N7002K
1个N沟道 耐压:60V 电流:0.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款N沟道MOS管采用SOT-23封装，他具备低内阻，低功耗,搭载连续漏极电流(Id)：300MA,VDSS:60V，被广泛应用于各种电子设备中，包括电池供电设备、LED驱动电路、电机控制、逻辑电平转换、保护电路以及各种电源管理应用，是你PCB中理想的7002
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 2N7002K
- 商品编号
- C3008053
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 2.2Ω@10V,0.3A | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 5.6nC@10V | |
| 输入电容(Ciss) | 38pF | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | -50℃~+150℃ | |
| 输出电容(Coss) | 26pF |
商品概述
这款高压N沟道功率MOSFET属于MDmesh™ DM2快速恢复二极管系列。它具有极低的恢复电荷Qrr和恢复时间trr，同时导通电阻RDS(on)也很低，适用于要求极高的高效转换器，是桥式拓扑和零电压开关（ZVS）移相转换器的理想选择。
商品特性
- 快速恢复体二极管
- 极低的栅极电荷和输入电容
- 低导通电阻
- 100%雪崩测试
- 极高的dv/dt抗扰度
- 齐纳保护
应用领域
- 开关应用
