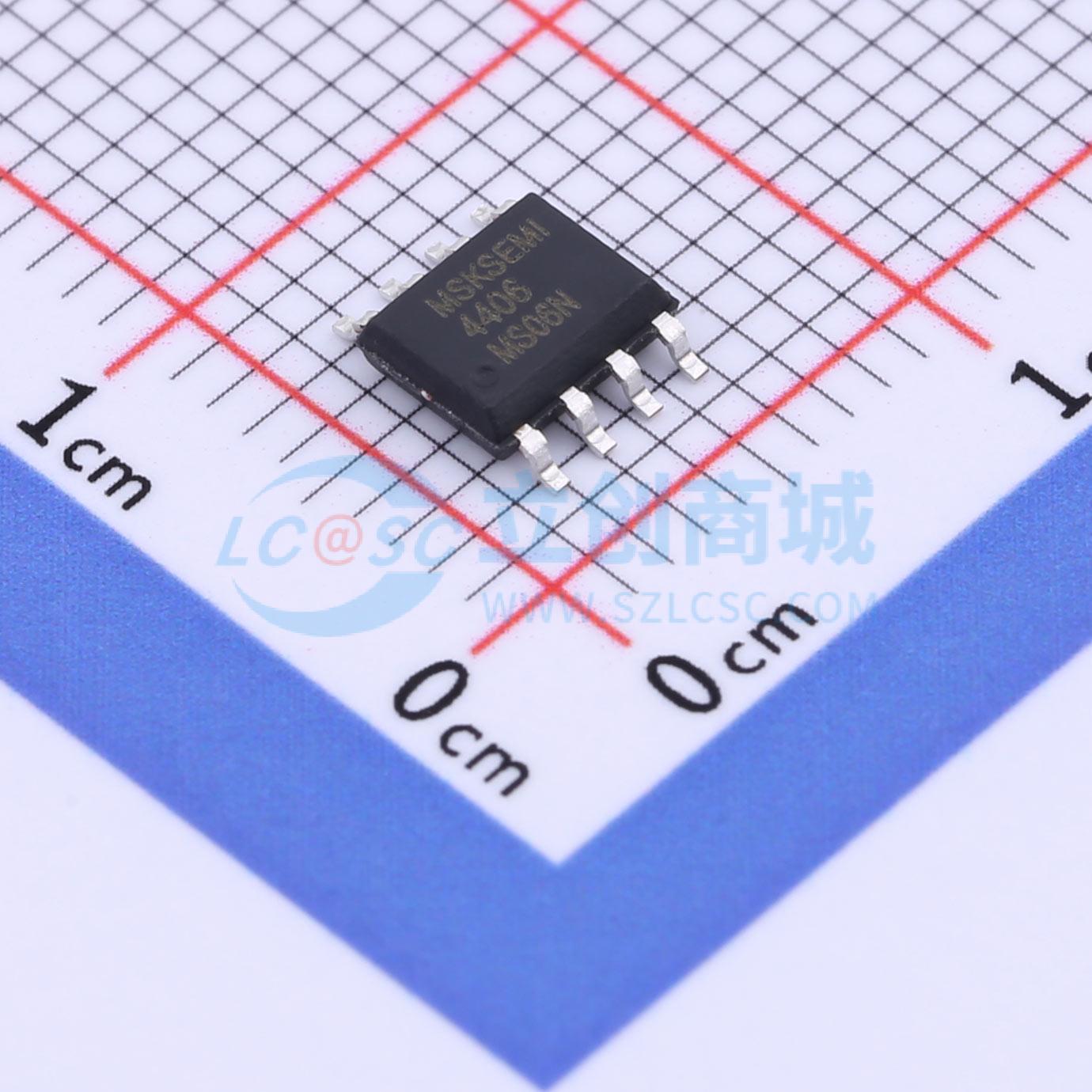

温馨提醒：图片仅供参考，商品以实物为准
AO4406-MS
1个N沟道 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AO4406-MS
- 商品编号
- C3008137
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 15.5mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 910pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = 30 V
- 漏极电流(ID) = 12 A(栅源电压VGS = 10 V)
- 导通电阻RDS(ON) < 12.0 mΩ(栅源电压VGS = 10 V)
- 导通电阻RDS(ON) < 15.5 mΩ(栅源电压VGS = 4.5 V)
应用领域
- 有刷电机驱动应用
- 无刷直流 (BLDC) 电机驱动应用
- 电池供电电路
- 半桥和全桥拓扑
- 同步整流器应用
- 谐振模式电源
- 或门和冗余电源开关
- DC/DC 和 AC/DC 转换器
- DC/AC 逆变器
