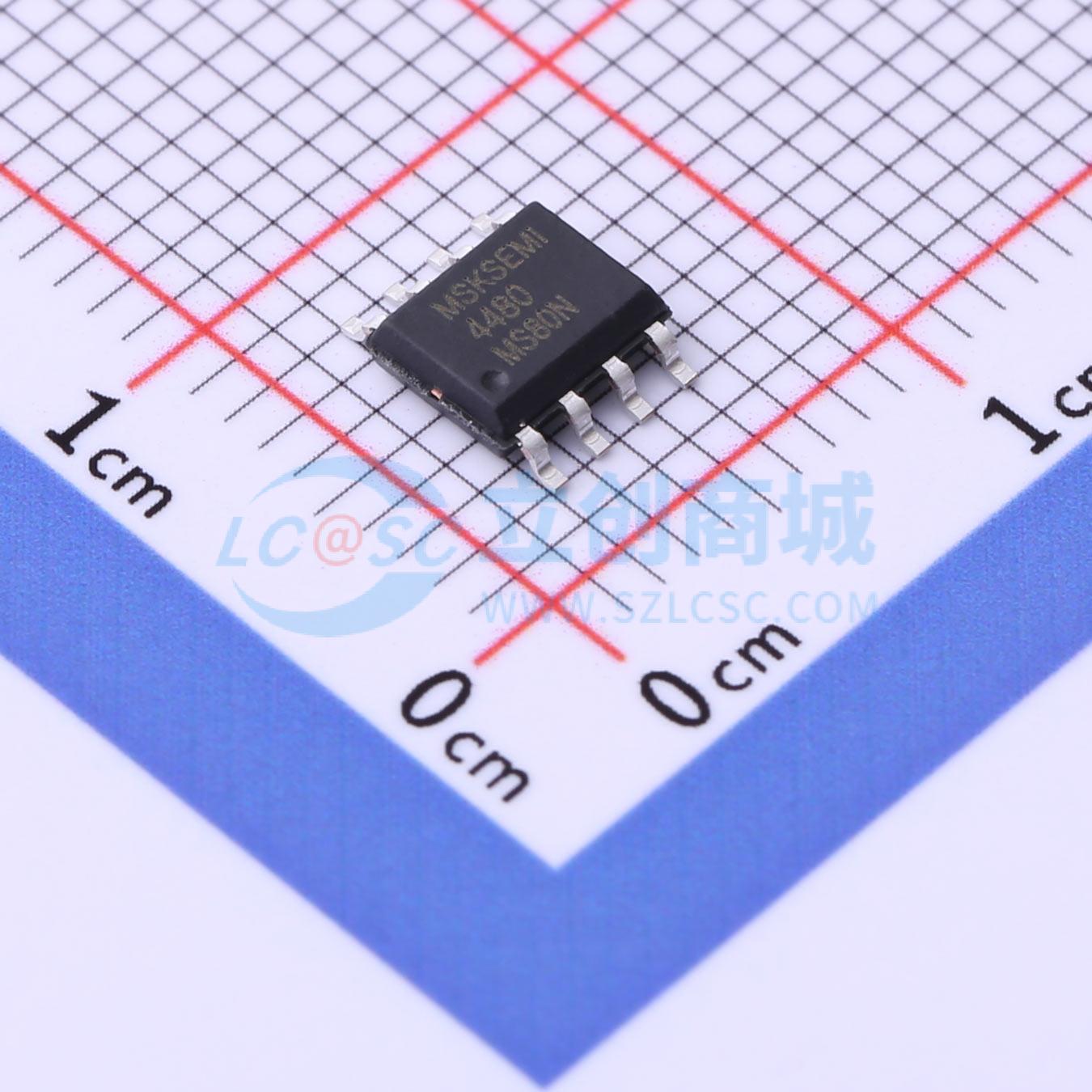

AO4480-MS
N沟道,电流:14A,耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AO4480-MS
- 商品编号
- C3008152
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 320pF |
商品概述
NP2301A采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20 V，ID = -2.8 A
- RDS(ON)(典型值) = 79mΩ @VGS = -2.5V
- RDS(ON)(典型值) = 64 mΩ @VGS~~- 4.5V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
