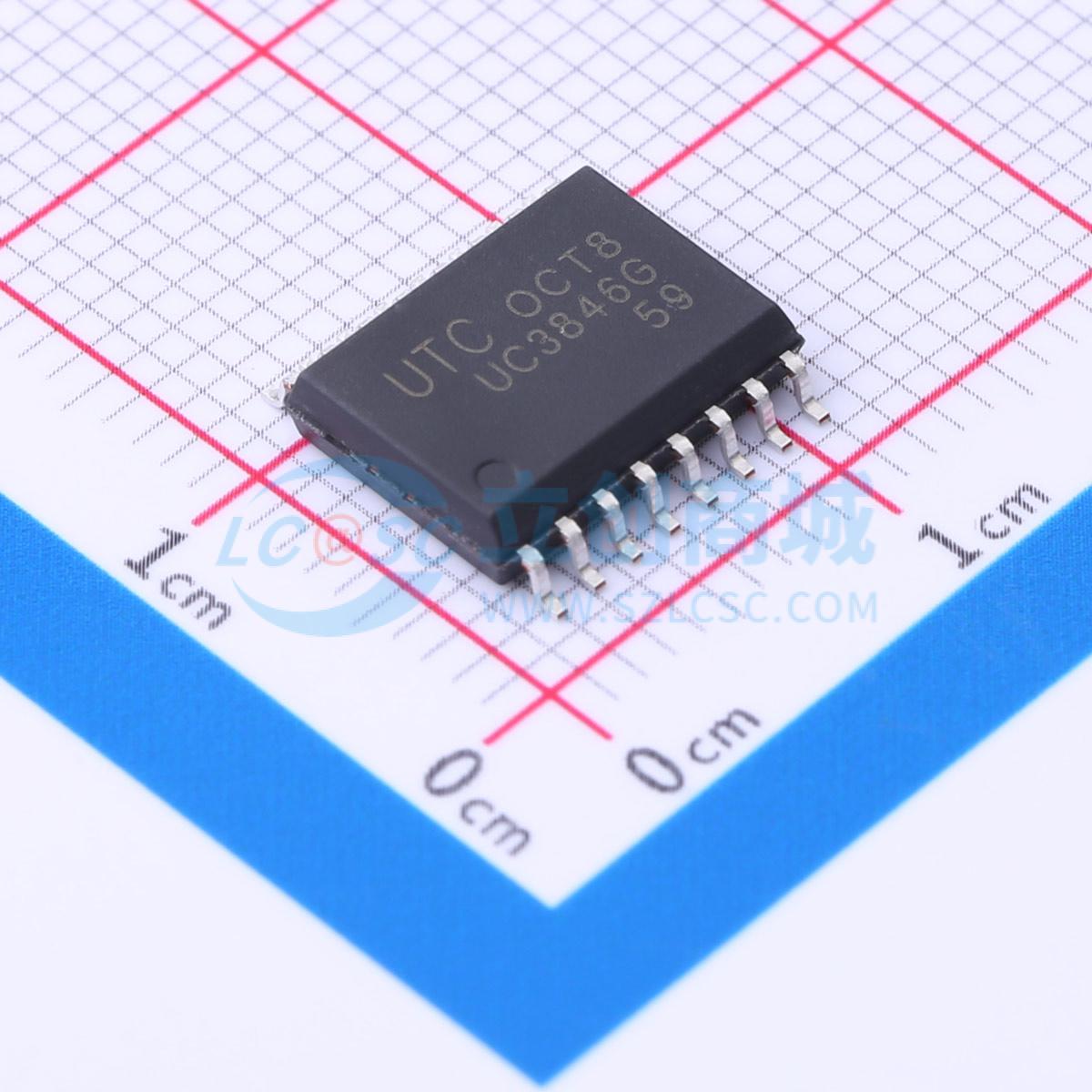

UC3846G-S16W-R

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UTC UC3846控制IC具备实现固定频率、电流模式控制功能所需的所有特性，且所需外部元件极少。在设计更简单的控制环路时，该技术在改善线性调整率、增强负载响应特性方面优于其他技术。它具有拓扑优势，包括固有的逐脉冲电流限制、推挽式转换器的自动对称校正，以及使“功率模块”并联实现均流的能力
品牌名称: UTC(友顺)
商品型号: UC3846G-S16W-R
商品编号: C3008192
商品封装: SOP-16-W
包装方式: 编带
商品毛重: 0.811克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	0℃~+70℃
	工作模式	PWM 调制

商品概述

UTC UC3846控制IC具备实现固定频率、电流模式控制功能所需的所有特性，且所需外部元件极少。该技术在设计更简单的控制环路时，具有优于其他技术的线路调整率和增强的负载响应特性。它具有逐脉冲电流限制、推挽式转换器自动对称校正以及“功率模块”并联均流等拓扑优势。保护环路包括软启动、内置欠压锁定和可编程电流限制。关断电路可提供带自动重启的完全关断或电源关断锁存功能。此外，它还具备许多其他特性，包括完全锁存操作、双脉冲抑制、截止时间调整和±1%微调带隙基准。 UTC UC3846在关断状态下输出低电平。

商品特性

内置欠压锁定
软启动
关断功能
500kHz工作频率
前馈补偿
±1%带隙基准
可编程逐脉冲电流限制
改进的负载响应特性
模块化电源系统并联运行能力
宽共模范围的差分电流检测放大器
双脉冲抑制
500mA（峰值）图腾柱输出
推挽配置下的自动对称校正

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	39kHz~47kHz
	耗散功率(Pd)	1000mW
	拓扑结构	推挽式
