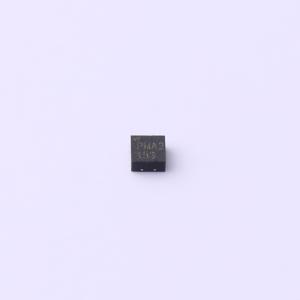

温馨提醒：图片仅供参考，商品以实物为准
PMA2-123LN+
超宽带、低噪声、高IP3单片放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PMA2-123LN+ 是基于 PHEMT 的超宽带、低噪声 MMIC 放大器，具有低噪声、高 IP3 和宽带平坦增益的独特组合，适用于高动态范围接收器应用。该设计工作在单 5V 或 6V 电源上，与 50Ω 匹配良好，并采用小巧、低剖面的封装（2x2 mm，8 引脚 MCLP），适合高密度电路板布局。
- 品牌名称
- Mini-Circuits
- 商品型号
- PMA2-123LN+
- 商品编号
- C3008203
- 商品封装
- DFN-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 500MHz~12GHz | |
| 增益 | 15.3dB | |
| 噪声系数 | 3.1dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V；6V | |
| 工作电流 | 68mA | |
| P1dB | 15.3dBm |
商品概述
PMA2-123LN+ 是一款基于 PHEMT 的宽带、低噪声 MMIC 放大器，具备低噪声、高 IP3 和宽带内增益平坦等特性，非常适合用于对灵敏度和动态范围要求较高的接收机应用。该设计采用单 5V 或 6V 电源供电，与 50Ω 良好匹配，并采用小型薄型封装（2×2 mm、8 引脚 MCLP），适合高密度电路板布局。
商品特性
- 超宽带，0.5 至 12 GHz
- 宽带内增益平坦，17.6 dB ±2.0 dB
- 低噪声系数，8 GHz 时为 2.6 dB
- 高 IP3，最高可达 +28 dBm
- 低噪声、宽带、高 IP3
应用领域
- WiFi
- WLAN
- UMTS
- LTE
- WiMAX
- S 波段雷达
- C 波段卫星通信
