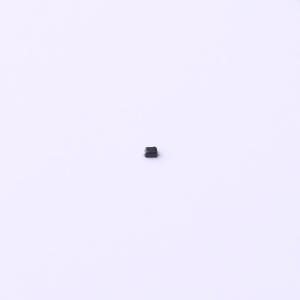

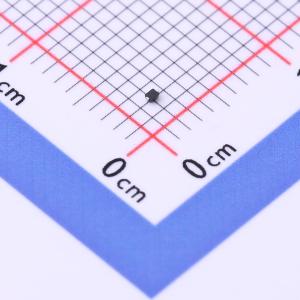

ESD9X3.3ST5G-MS
静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线80W峰值脉冲功率 (tP = 8 / 20μs)。 SOD-923封装。 可替代MLV(0402)。 双向配置。 响应时间通常 < 1 ns。 低钳位电压。应用：手机。 便携式设备
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD9X3.3ST5G-MS
- 商品编号
- C3008063
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 2.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 44W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 2.5uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 每线路80W峰值脉冲功率（tp = 8/20μs）
- SOD - 923封装
- 替代MLV(0402)
- 双向配置
- 响应时间通常<1ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC61000 - 4 - 2(ESD) ±30KV（空气）、±30KV（接触）；IEC61000 - 4 - 4 (EFT) 40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
