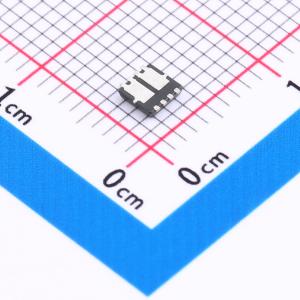

温馨提醒：图片仅供参考，商品以实物为准
ASDM30DN40E-R
2个N沟道 耐压:30V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：增强模式。低导通电阻RDS(on)（VGS = 4.5V时）。快速开关和高效率。无铅引脚镀层；符合RoHS标准
- 品牌名称
- ASDsemi(安森德)
- 商品型号
- ASDM30DN40E-R
- 商品编号
- C2972861
- 商品封装
- PDFN3333-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 18mΩ@4.5V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 2.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 830pF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
TF70N02将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON)，可将传导损耗降至最低
- 低栅极电荷，实现快速开关
- 低热阻
应用领域
- MB/VGA Vcore
- 开关电源二次同步整流器
- 负载点应用
- 无刷直流电机驱动器
