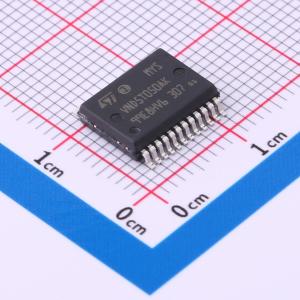

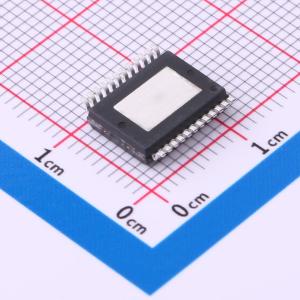

温馨提醒：图片仅供参考，商品以实物为准
VND5T050AKTR-E
双通道高边驱动器，带模拟电流检测，适用于24V汽车应用
- 描述
- 支持模拟电流感应的双通道高侧驱动器，用于24V汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND5T050AKTR-E
- 商品编号
- C2969827
- 商品封装
- BSOP-24-Power
- 包装方式
- 编带
- 商品毛重
- 0.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 46A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~36V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
VND5T050AK-E 是一种采用意法半导体 VIPower 技术制造的单片器件，用于驱动一侧连接到地的电阻性或电感性负载。主动 VCC 引脚电压钳位保护器件免受低能量尖峰的影响。该器件集成了模拟电流检测功能，可提供与负载电流成比例的电流。过载、过温或对 VCC 短路等故障条件通过电流检测引脚报告。输出电流限制在过载条件下保护器件。在过载或热关断情况下，器件会锁存关闭。通过故障复位待机引脚上的低电平信号可以复位器件。输入端和故障复位待机引脚上的永久低电平会禁用所有输出并将器件置于待机模式。
应用领域
- 所有类型的阻性、感性和容性负载
