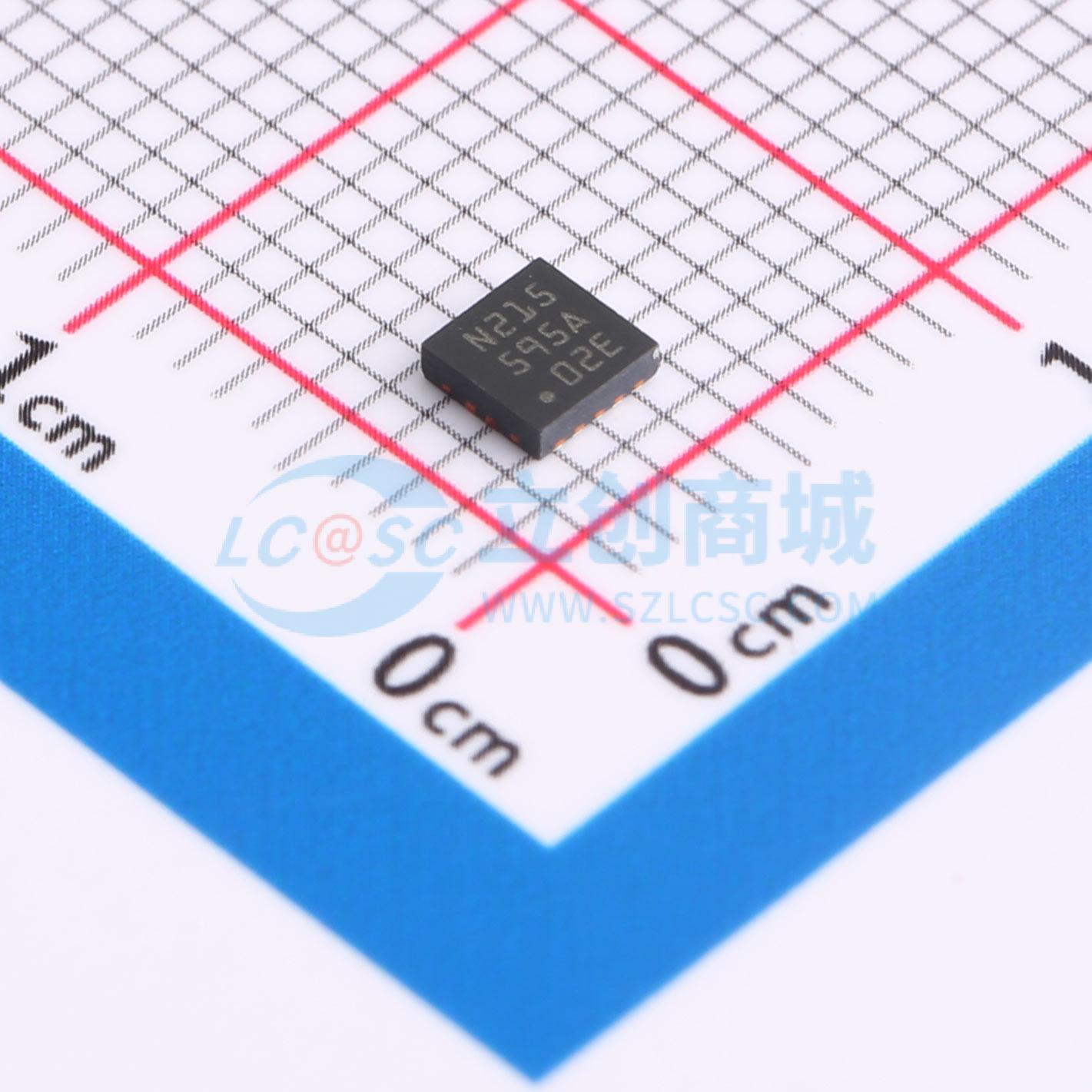

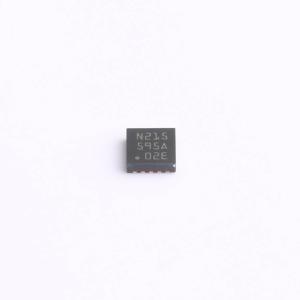

LD59150PURY
支持可编程软启动的1.5A低压降线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款1.5A的LDO稳压器，适用于多种环境，有工业和AEC-Q100两种版本。NMOS拓扑结构可降低导通电阻，即使在低输入电源电压下也能实现非常小的压降。输出电压可通过外部电阻分压器从0.8V调节到3.6V。可编程软启动电路可控制启动时的浪涌电流，为负载提供单调电源电压。有使能引脚（EN）用于开启/关闭稳压器，以及电源良好引脚（PG）用于监控稳压输出电压。两者结合可在多个稳压轨的情况下设置所需的电源顺序。内置保护功能，如限流和热关断。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD59150PURY
- 商品编号
- C2969831
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 125mV@(1.5A) | |
| 噪声 | - | |
| 特性 | 过流保护；PG脚；过热保护；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD59150是一款1.5 A的低压差线性稳压器（LDO），设计用于多种环境。 有工业级和AEC - Q100两种版本可供选择。 NMOS拓扑结构可降低通流元件的导通电阻（RDS(on)），即使在极低的输入电源电压下，也能实现非常小的压差。 输出电压可通过外部电阻分压器在0.8至3.6 V之间进行调节。 可编程软启动电路能够控制启动时的浪涌电流，为负载提供单调的电源电压。 LD59150设有使能引脚（EN）用于开启/关闭稳压器，以及电源正常指示引脚（PG）用于监测稳压输出电压。 在有多路稳压轨的情况下，两者结合使用可设置所需的供电顺序。 LD59150内置保护功能，如限流和热关断。
商品特性
- DFN6 (3x3) 可焊侧翼封装
- 通过AEC - Q100认证
- 双电源引脚：VIN：0.8 V至5.5 V；VBIAS：2.7 V至5.5 V
- 输出电压范围：0.8 V至3.6 V
- 超低压差：1.5 A时典型值为65 mV（最大值为125 mV）
- 高输出电压精度：常温下典型值为0.5%（最大值为2%）
- 电源正常指示功能
- 可编程软启动
- 热关断
- 限流电路
- 输出电压可调
- 使用低等效串联电阻（ESR）输出电容（>2.2 μF）时稳定
- DFN10 (3×3) mm可焊侧翼封装
- 工作温度范围：- 40 °C至+125 °C
应用领域
- 汽车和工业后级稳压
- 通用负载点（POL）
- 汽车和工业专用集成电路（ASIC）及现场可编程门阵列（FPGA）供电
- 电信基础设施
- 高级驾驶辅助系统（A.D.A.S.）
