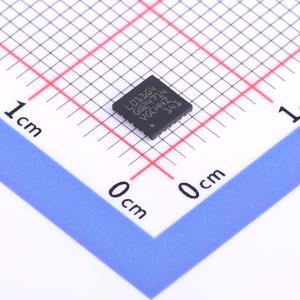

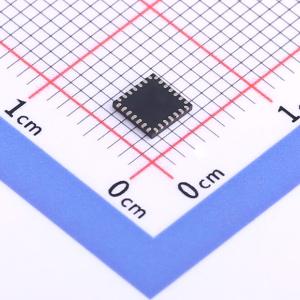

STM32L011G4U6TR

超低功耗微控制器规格

电源与工作范围

• 供电电压：工作电压范围为 1.65 V 至 3.6 V。
• 温度范围：工作温度范围为 -40°C 至 125°C。

功率模式

• 待机模式：消耗 0.23 μA，带有 2 个唤醒引脚。
• 停止模式：需要 0.34 μA，带有 16 个唤醒线路。
• 停止模式 + 实时时钟 + 2 KB RAM 保持：使用 0.67 μA。
• 运行模式效率：消耗最低可达 79 μA/MHz。

唤醒时间

• 从闪存唤醒：唤醒时间为 5 μs。

模数转换器转换

• 分辨率：12 位模数转换器。
• 速度：转换速率为 10 ksps（每秒千样本）。

核心规格

• 架构：ARM 32 位 Cortex-M0+。
• 最大频率：高达 32 MHz。
• 性能：提供 0.95 DMIPS/MHz。

安全特性

• 欠压复位 (BOR)：提供超安全、低功耗复位功能，具有 5 种可选阈值。
• 可编程电压检测器 (PVD)：确保在电源波动期间系统稳定性。

时钟源

• 外部时钟：支持 0 至 32 MHz 的时钟。
• 振荡器：RTC 用 32 kHz 振荡器带校准功能，高速内部 16 MHz RC（±1%），内部低功耗 37 kHz RC，内部多速低功耗 65 kHz 至 4.2 MHz RC PLL 用于 CPU 时钟。

调试与通信

• 调试支持：提供串行线调试。
• 通信接口：支持 USART、SPI 和 I2C。

输入输出与连接性

• 快速输入输出：多达 38 个（其中 31 个输入输出耐 5V）。
• USART 与 SPI：均支持。
• USART：ISO 7816 兼容，IrDA 兼容。
• UART：低功耗模式。
• SPI：16 Mbits/s。
• I2C：符合 SMBus/PMBus 标准。

存储器

• 闪存：高达 16 KB 并带有 ECC，支持高达 512 B 的数据 EEPROM 并带有 ECC，包含一个受读写操作保护的 20 字节备份寄存器。
• RAM：2 KB。
• EEPROM：512 B。
• 扇区保护：防止读写操作。

模拟外设

• 模数转换器：12 位，多达 10 个通道（工作电压低至 1.65 V），支持高达 1.14 Msps 的速度。
• 比较器：2 个超低功耗比较器，带窗口模式和唤醒功能，工作电压低至 1.8 V。
• 直接存储器访问控制器：支持 ADC、SPI、I2C、USART 和定时器。
• 外设通信接口：多达 5 个接口。
• 定时器：5 个可配置定时器，包括一个 16 位定时器，最多 4 个通道；一个 16 位定时器，最多 2 个通道；一个超低功耗定时器；SysTick；实时时钟以及 2 个看门狗（独立/窗口）。

其他特性

• 循环冗余校验计算单元：用于数据完整性检查。
• 唯一标识符：预编程的 96 位标识符用于识别目的。

封装

• ECOPACK®2：环保封装解决方案。

此微控制器专为需要高效率、低功耗消耗及在广泛环境条件下具备强大功能的应用而设计，适用于物联网设备、便携式电子产品及其他对功率敏感的系统。
