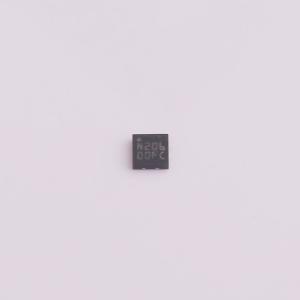

温馨提醒：图片仅供参考，商品以实物为准
STTS22HTR
低电压 超低功率 温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精度为0.5°C的低压、超低功耗I2C/SMBus 3.0温度传感器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTS22HTR
- 商品编号
- C2969838
- 商品封装
- UDFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温湿度传感器 | |
| 温度范围 | -40℃~+125℃ | |
| 湿度范围 | - | |
| 接口类型 | I2C；SMBus | |
| 工作电压 | 1.5V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.75uA | |
| 湿度精度 | - | |
| 温度精度 | ±0.5℃ | |
| 分辨率 | 16bit | |
| 功能特性 | 低功耗驱动测量；工厂校准 |
商品概述
STTS22H是一款超低功耗、高精度的数字温度传感器，在整个工作温度范围内具有高性能。该传感器集成带隙温度传感器、模数转换器、信号处理逻辑和I²C/SMBus3.0接口于单个ASIC中，采用2×2×0.50mm的6引脚UDFN封装，带有裸露焊盘朝下以更好匹配周围环境温度。STTS22H经工厂校准，客户无需额外校准，生产测试符合NIST可追溯性并使用按IATF16949:2016标准校准的设备验证。它通过双线I²C/SMBus3.0串行接口通信，工作模式可配置，支持不同数据输出速率（低至1Hz）或单触发模式省电，最多支持4个从地址且配备中断引脚，可在超过用户设定阈值时发出信号。
商品特性
- 集成高精度温度传感器
- 工厂校准，具备NIST可追溯性
- 支持单触发模式以节省功耗
- 供电电压范围1.5至3.6V
- 兼容I²C/SMBus3.0接口及ALERT（ARA）功能
- 可编程阈值并带有中断引脚
- 串行时钟最高支持1MHz
- 最多支持4个I²C/SMBus从地址
- 单触发模式下电流低至1.75μA
- 工作温度范围-40℃至+125℃
- 温度精度（最大值）：±0.5℃（-10℃至+60℃）
- 输出16位温度数据
- 采用UDFN6L封装，尺寸2.0×2.0×0.50mm，带裸露焊盘朝下
- 符合ECOPACK和RoHS标准
应用领域
- 可穿戴设备
- 智能家居自动化
- 资产和货物追踪
- 智能手机
- 暖通空调（HVAC）
- 冰箱
- 空气加湿器
- 便携式消费设备
- 白色家电
- 恒温器
