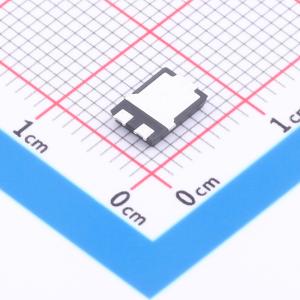

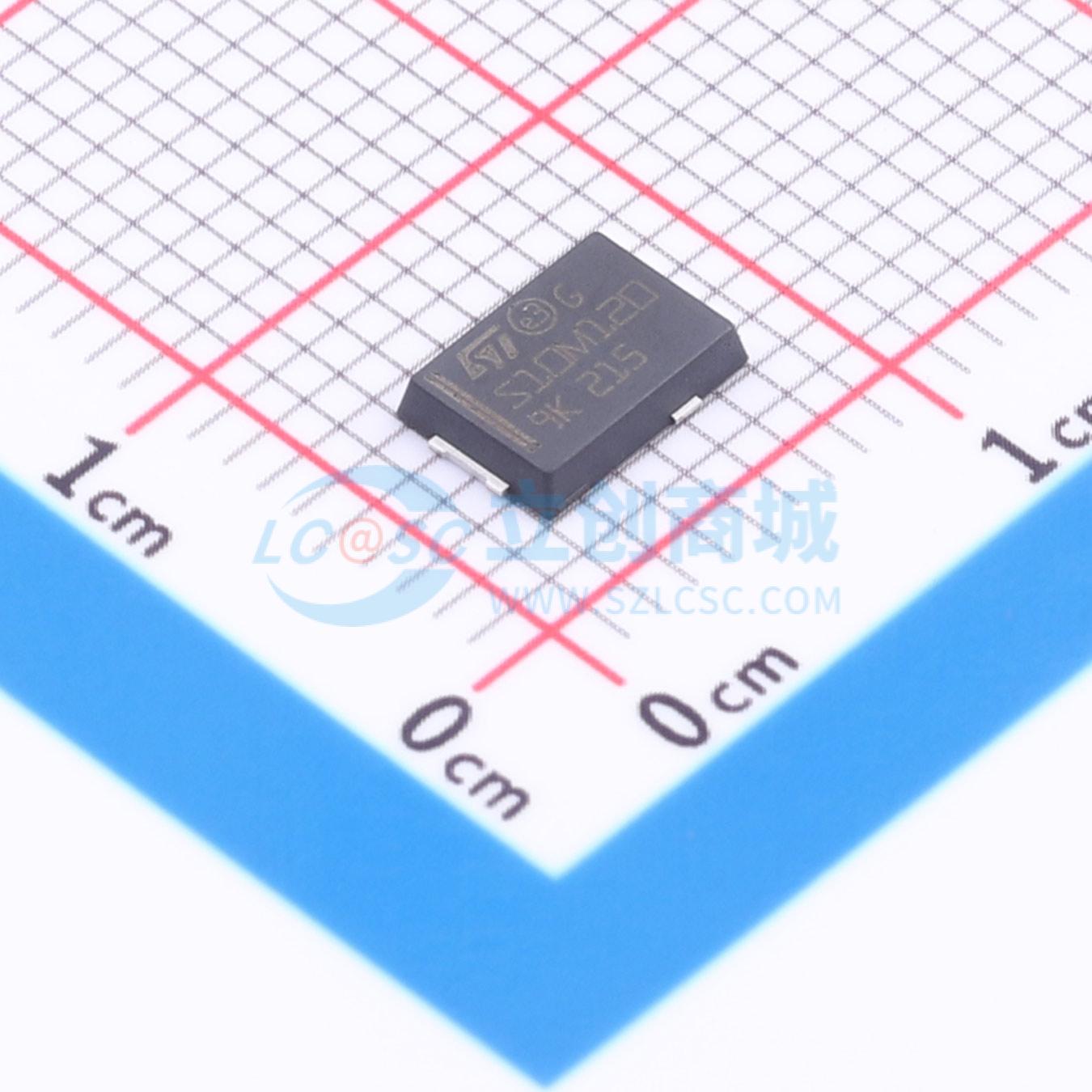

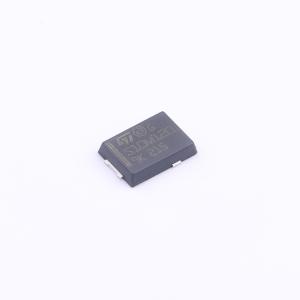

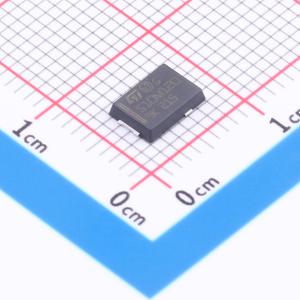

温馨提醒：图片仅供参考，商品以实物为准
STPS10M120SF
电压:120V 电流:10A
- 描述
- 120 V、10 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10M120SF
- 商品编号
- C2969829
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 0.1524克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 820mV@10A | |
| 直流反向耐压(Vr) | 120V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 25uA@120V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 340A |
商品概述
这个高压肖特基势垒整流器已优化用于高频微型DC/DC转换器、反向电池保护、电池充电器和适配器。采用PSMC（TO-277A）封装的STPS10M120SF在紧凑扁平的封装中提供高性能，可承受极高的工作结温。额定值（除非另有说明，在25℃下的极限值，阳极端子短路）：(dP_tot/dT_j) < (1/R_th(j-a))条件可避免单独散热器上二极管的热失控。静态电气特性（阳极端子短路）：1. 脉冲测试：t_p=5ms，δ<2%；2. 脉冲测试：t_p=380μs，δ<2%。评估传导损耗可使用以下公式：P=0.53×I_F(AV)+0.014×I_F²(RMS)。
商品特性
- 低剖面设计，封装高度典型值为1.1mm
- 可润湿侧翼，用于自动视觉检测
- 低正向压降
- 雪崩能力
- 符合ECOPACK®2标准
应用领域
- 开关二极管
- DC/DC转换器
- LED照明
- SMPS（开关模式电源）
- 次级整流
- 辅助电源
