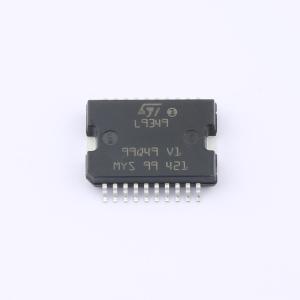

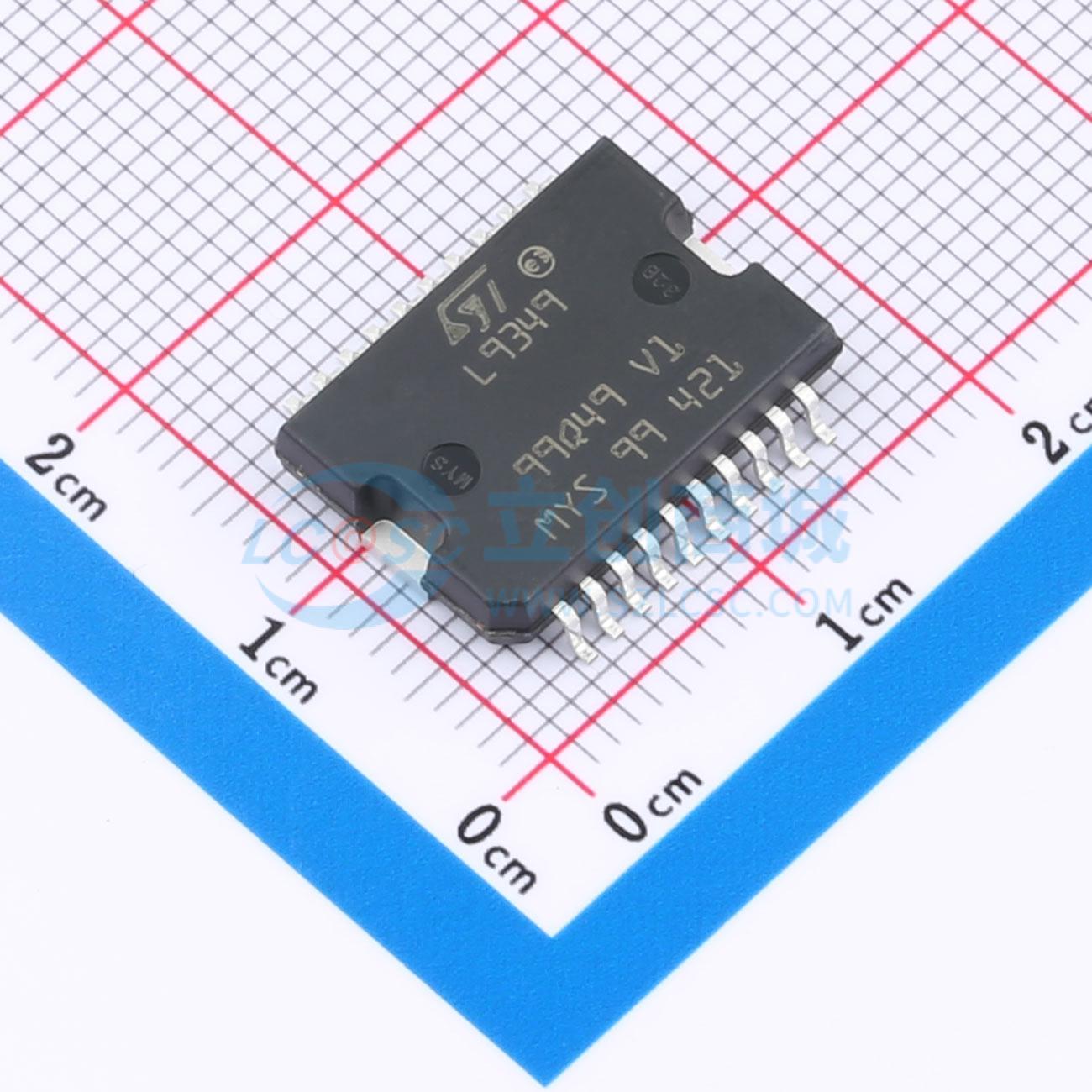

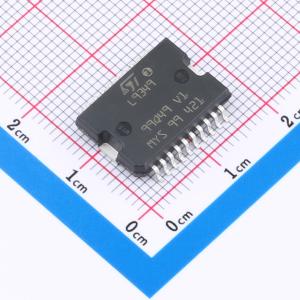

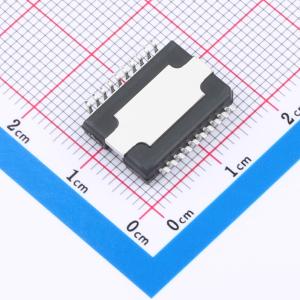

温馨提醒：图片仅供参考，商品以实物为准
L9349TR-LF
四路智能低侧功率开关
- 描述
- L9349 是一款单片集成电路，专为在低端配置中驱动感性负载而设计，例如防抱死制动系统（ABS）中使用的液压阀。该器件在设计上特别注重保护其免受故障影响，避免电磁干扰，并提供全面的实时诊断功能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9349TR-LF
- 商品编号
- C2969822
- 商品封装
- PowerSO-20
- 包装方式
- 编带
- 商品毛重
- 2.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A；5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~32V | |
| 导通电阻 | 200mΩ；300mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
L9349是一款单片集成电路，专为在低侧配置中驱动感性负载而设计，例如防抱死制动系统（ABS）中使用的液压阀。 特别注重保护该器件免受故障影响，避免电磁干扰，并提供全面的实时诊断功能。 使能（EN）和输入（IN）引脚处的内部下拉电流源可确保在输入开路的情况下，器件处于关断状态。 采用输出电压斜率限制功能以降低电磁干扰（EMI）。 该器件配备了集成的齐纳二极管钳位电路，用于快速感性负载电流续流。这种结构在续流阶段将输出电压限制在50V。 该器件具有输出短路和过温自保护功能。 为实现实时错误诊断，将输出电压和电流与内部固定阈值进行比较，以识别在关断和导通状态下的负载开路情况。 在关断状态下，还会将输出电压相互比较，并设置固定偏移量，以识别负载旁路情况。 如果超过过载电流阈值，在诊断过载延迟关断时间内，输出电流将在内部受到限制。 所有四个通道都通过一个状态输出进行监控。诊断输出电平结合不同的使能和输入条件，可识别不同的故障状态。
商品特性
- 集成60V齐纳二极管输出钳位结构
- 输出斜率控制
- 短路保护
- 导通和关断状态下的负载开路检测
- 负载旁路检测
- 过载禁用
- 信号和电源接地丢失关断
- 选择性过温关断
- 静电放电（ESD）保护
