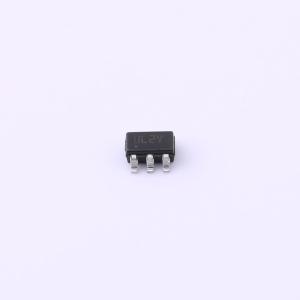

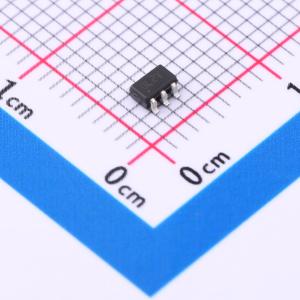

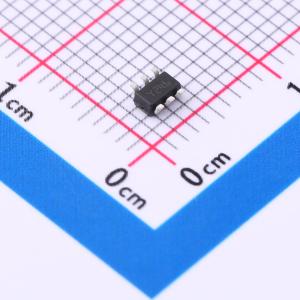

温馨提醒：图片仅供参考，商品以实物为准
USBLC6-2SC6Y
汽车用超低电容ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级超低电容ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- USBLC6-2SC6Y
- 商品编号
- C2969755
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | 12V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
USBLC6 - 2SC6Y是一款单片器件，专门用于高速接口（如USB 2.0、以太网链路和视频线路）的ESD保护。 极低的线路电容可确保高水平的信号完整性，同时能有效保护敏感芯片免受最严苛的ESD冲击。
商品特性
- 保护2条数据线
- 保护VBUS
- 极低电容：2.5 pF
- 极低漏电流：10 nA
- SOT23 - 6L封装
- 符合RoHS标准
- 通过AEC - Q101认证
应用领域
- 高达480 Mb/s（高速）的USB 2.0端口
- 兼容USB 1.1低速和全速模式
- 智能接线盒中的高速数据线
- 以太网端口：10/100 Mb/s
- 视频线路保护
