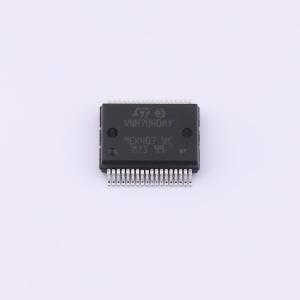

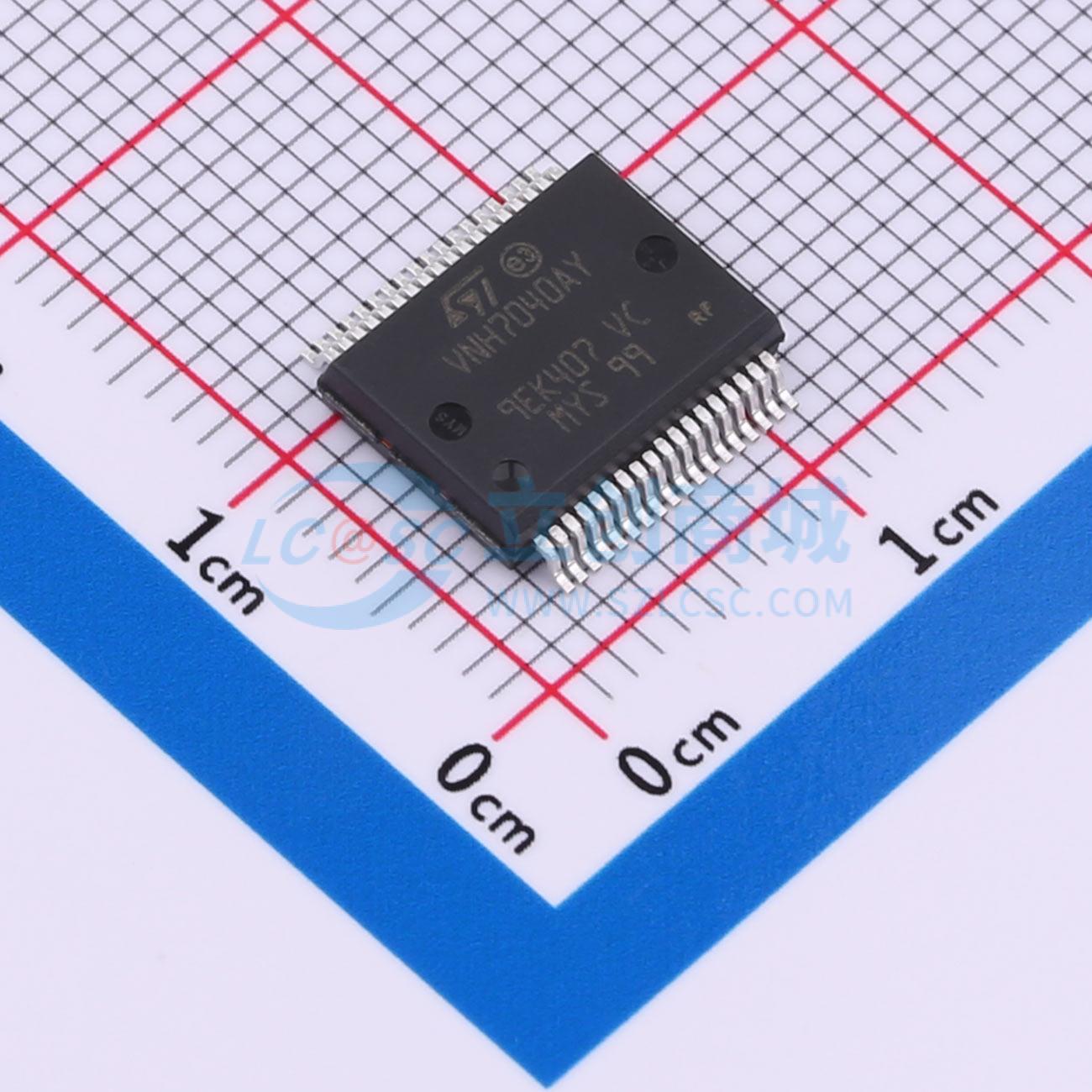

VNH7040AYTR
汽车全集成H桥电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级全集成H桥电机驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH7040AYTR
- 商品编号
- C2969764
- 商品封装
- BFSOP-36-Power
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 35A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 静态电流(Iq) | 3uA | |
| 工作温度 | -40℃~+150℃ |
商品概述

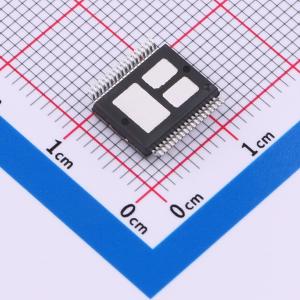

该器件是一款全桥电机驱动器，适用于广泛的汽车应用。该器件集成了双单片高端驱动器和两个低端开关。所有开关均采用知名且经过验证的专有ViPower M0技术设计，该技术可在同一芯片上高效集成真正的功率MOSFET与智能信号/保护电路。这三个芯片采用PowerSSO - 36封装，该封装配备三个外露散热岛，以实现优化的散热性能。这种封装专为恶劣的汽车环境而设计，由于采用了外露芯片焊盘，因此具有更好的热性能。设有一个Multisense_EN引脚，用于启用MultiSense诊断功能。输入信号INA和INB可直接与微控制器接口，以选择电机方向和制动状态。设有两个选择引脚（SEL0和SEL1），用于将MultiSense上的可用信息传输给微控制器。MultiSense引脚可通过输出与电机电流值成比例的电流来监测电机电流，并根据所实现的真值表提供诊断反馈。当Multisense_EN引脚置低时，MultiSense引脚处于高阻状态。PWM频率最高可达20 KHz，可在所有可能的条件下控制电机速度。在所有情况下，PWM引脚处于低电平状态时，会同时关闭LSA和LSB开关。
商品特性
- 通过AEC - Q100认证
- 输出电流：35 A
- 3 V CMOS兼容输入
- 欠压关断
- 过压钳位
- 热关断
- 交叉导通保护
- 电流和功率限制
- 极低的待机功耗
- 接地丢失和Vcc丢失保护
- PWM工作频率最高可达20 KHz
- MultiSense监测功能
- 模拟电机电流反馈
- 芯片温度监测
- 电池电压监测
- MultiSense诊断功能
- 输出对地短路检测
- 热关断指示
- 关断状态下的开路负载检测
- 高端功率限制指示
- 低端过流关断指示
- 输出对VCC短路检测
- 输出具备对地短路和对VCC短路保护
- 待机模式
- 半桥工作模式
- 封装：ECOPACK
