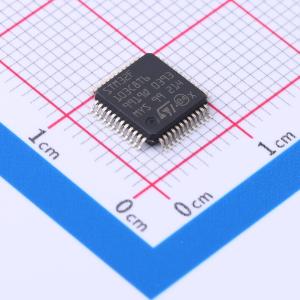

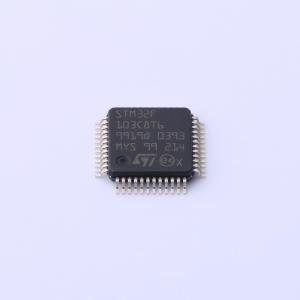

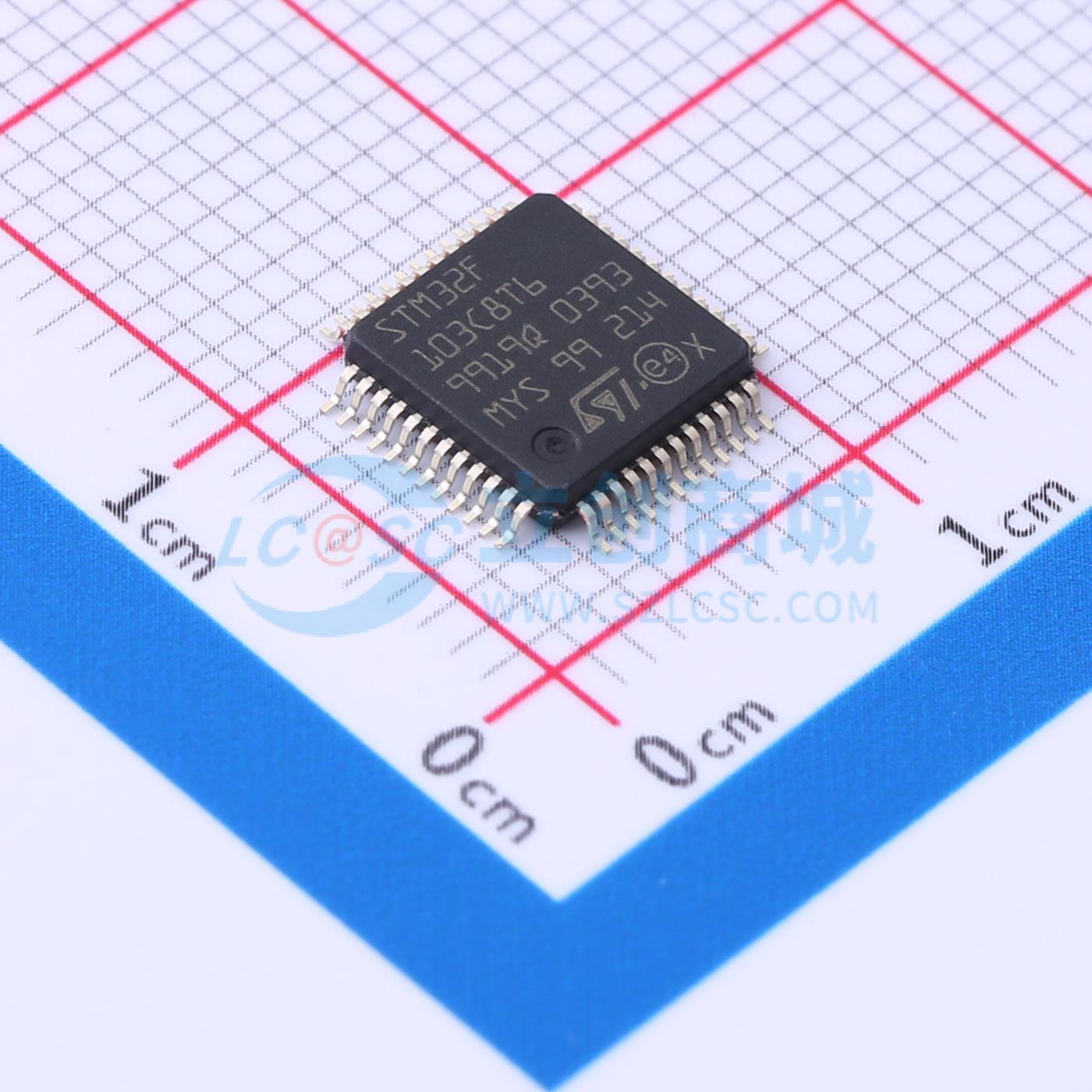

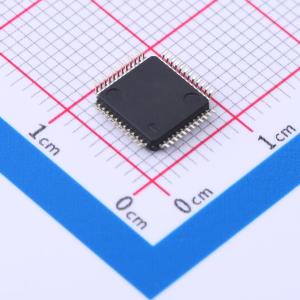

STM32F103C8T6TR
主流增强型ARM Cortex-M3 MCU，具有64 KB Flash、72 MHz CPU、电机控制、USB和CAN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F103C8T6TR
- 商品编号
- C2969777
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 20KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 37 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
中等密度性能系列基于Arm®的32位MCU，配备64或128 KB Flash、USB、CAN、7个定时器、2个ADC和9个通信接口。
商品特性
- Arm® 32位Cortex®-M3 CPU核心
- 最高频率72 MHz，0等待状态内存访问时性能为1.25 DMIPS/MHz（Dhrystone 2.1）
- 单周期乘法和硬件除法
- 内存：64或128 KB Flash内存，20 KB SRAM
- 时钟、复位和电源管理：2.0至3.6 V应用电源和I/O；POR、PDR和可编程电压检测器（PVD）；4至16 MHz晶体振荡器；内部8 MHz工厂微调RC；内部40 kHz RC；CPU时钟用PLL；带校准的RTC用32 kHz振荡器
- 低功耗：睡眠、停止和待机模式；RTC和备份寄存器用VBAT电源
- 2个12位、1 µs A/D转换器（最多16通道）：转换范围0至3.6 V；双采样保持能力；温度传感器
- DMA：7通道DMA控制器，支持定时器、ADC、SPI、I2C和USART外设
- 最多80个快速I/O端口：26/37/51/80个I/O，均可映射到16个外部中断向量，几乎所有都耐受5 V
- 封装：VFQFPN36 6×6 mm、UFQFPN48 7×7 mm、BGA100 10×10 mm、UFBGA100 7×7 mm、BGA64 5×5 mm、LQFP100 14×14 mm、LQFP64 10×10 mm、LQFP48 7×7 mm
- 调试模式：串行线调试（SWD）和JTAG接口
- 7个定时器：3个16位定时器（每个最多4个IC/OC/PWM或脉冲计数器和正交编码器输入）；16位电机控制PWM定时器（带死区生成和紧急停止）；2个看门狗定时器（独立和窗口）；SysTick定时器24位向下计数器
- 最多9个通信接口：最多2个I2C接口（SMBus/PMBus®）；最多3个USART（ISO 7816接口、LIN、IrDA能力、调制解调器控制）；最多2个SPI（18 Mbit/s）；CAN接口（2.0B Active）；USB 2.0全速接口
- CRC计算单元，96位ID
- 封装为ECOPACK®
