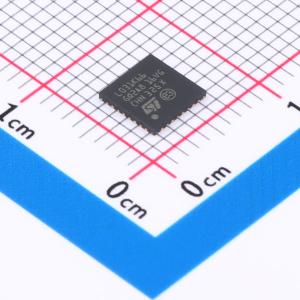

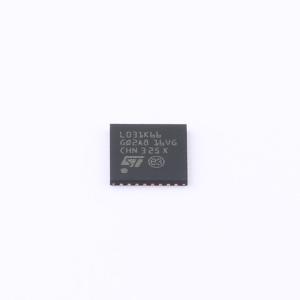

STM32L031K6U6TR

超低功耗微控制器规格

电源与工作范围

• 供电电压：工作电压范围为 1.65 V 至 3.6 V。
• 温度范围：工作温度范围为 -40°C 至 125°C。

功率模式与消耗

• 待机模式：使用 2 个唤醒引脚时消耗 0.25 μA。
• 停止模式：使用 16 个唤醒线时消耗 0.38 μA。
• 停止模式 + 实时时钟 + 8 KB RAM 保持：消耗 0.68 μA。
• 运行模式：从闪存唤醒时间仅为 5 μs，功耗低至 76 μA/MHz。
• 12 位 ADC 转换：在 10ksps 下消耗 41 μA。

处理核心

• ARM Cortex-M0+：针对能效优化的 32 位内核。

安全特性

• 欠压复位 (BOR)：提供 5 个可选阈值以确保电压波动下的安全运行。
• 上电复位 (POR) 和掉电复位 (PDR)：提供超低功耗复位功能。

时钟源

• 晶体振荡器：支持频率范围从 32 kHz 至 32 MHz。
• 内部振荡器：适用于实时时钟，频率范围从 32 kHz 至 4.2 MHz。
• 锁相环时钟源：适用于 CPU 时钟，在指定范围内可调节。

调试与通信

• 串行线调试 (SWD)：支持轻松调试。
• USART、SPI：集成支持通用串行发射器/接收器和串行外设接口。

输入输出与连接性

• 快速输入输出：多达 38 个引脚，其中 31 个输入输出引脚耐受 5V。
• 内存接口：支持 USART、SPI 和 USART 协议。

内存

• 闪存：高达 32 KB，带有错误校正码 (ECC)。
• RAM：8 KB。
• 数据 EEPROM：1 KB 带有 ECC。
• 备份寄存器：20 字节用于关键数据保持。
• 扇区保护：防止未经授权的读写操作。

模拟外设

• 12 位 ADC：最高可达 1.14 Msps，最多 10 个通道，最低降至 1.65 V。
• 超低功耗比较器：2 个比较器具有窗口模式和唤醒能力，最低降至 1.8 V。
• DMA 控制器：支持 ADC、SPI、I2C、USART 和定时器。
• 定时器：5 种不同类型的定时器，包括 16 位定时器、超低功耗定时器和看门狗定时器。

其他特性

• CRC 计算单元：用于错误检测。
• 唯一 ID：96 位用于标识目的。
• 所有封装：采用 ECOPACK®2 设计，注重环境可持续性。

此微控制器专为需要在广泛的操作条件下实现高效率和强健性的应用而设计，特别注重功率管理和可靠性。
