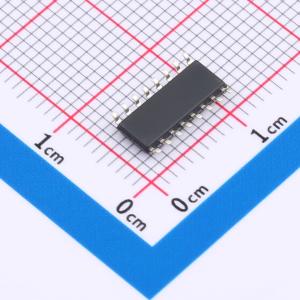

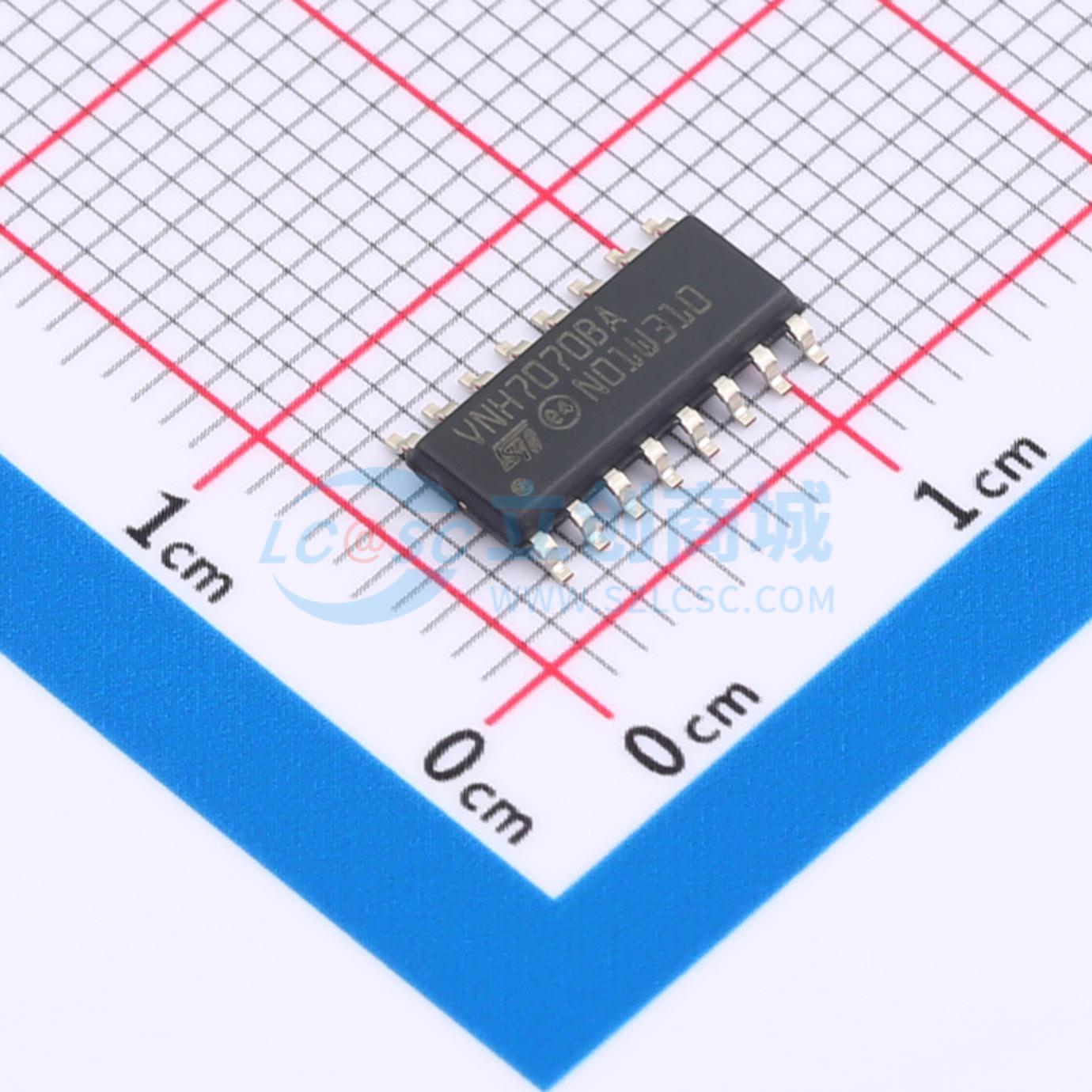

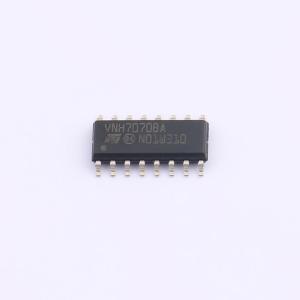

VNH7070BASTR
汽车全集成H桥电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级全集成H桥电机驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH7070BASTR
- 商品编号
- C2969765
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 15A | |
| 峰值电流 | - | |
| 工作电压 | 4V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 70mΩ | |
| 静态电流(Iq) | 3uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
该器件是一款全桥电机驱动器，适用于广泛的汽车应用。该器件包含一个双单片高侧驱动器和两个低侧开关。两个开关均采用成熟的专有VIPower M0-7技术，允许在同一芯片上高效集成真正的功率MOSFET和智能信号/保护电路。三个芯片组装在SO-16N封装中，采用电隔离引线框架。此外，其完全对称的机械设计在板级具有良好的可制造性。输入信号IN_A和IN_B可直接与微控制器接口，以选择电机方向和制动条件。SEL0引脚可用于将CS上的信息传送到微控制器。CS引脚通过提供与电机电流值成比例的电流来监控电机电流。PWM频率高达20kHz，可在所有可能条件下控制电机速度。在所有情况下，PWM引脚的低电平状态会关闭LS_A和LS_B开关。
商品特性
- AEC-Q100合格
- 输出电流：15A
- 3V CMOS兼容输入
- 欠压关断
- 过压钳位
- 热关断
- 交叉导通保护
- 电流和功率限制
- 极低待机功耗
- 接地丢失和VCC丢失保护
- PWM工作频率高达20kHz
- CS诊断功能：模拟电机电流反馈、输出对地短路检测、热关断指示、关断状态开路负载检测、输出对VCC短路检测
- 输出对地和对VCC短路保护
- 待机模式
- 半桥操作
- 封装：ECOPACK®
应用领域
- 广泛的汽车应用
