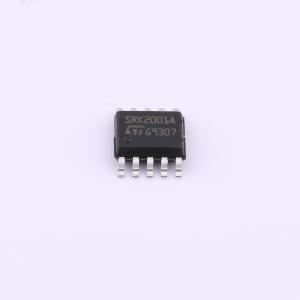

SRK2001A
适用于LLC谐振转换器的自适应同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 自适应同步整流控制器，用于LLC谐振转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- SRK2001A
- 商品编号
- C2969775
- 商品封装
- SOP-10
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 4.5V~32V | |
| 开关频率 | 500kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 750mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 10% | |
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
SRK2001A控制器实现了一种专门用于LLC谐振转换器次级侧同步整流的控制方案，该转换器使用带有中心抽头次级绕组的变压器进行全波整流。 它提供两个大电流栅极驱动输出，每个输出都能够直接驱动N沟道功率MOSFET。每个栅极驱动器都独立控制，并且互锁逻辑电路可防止两个同步整流MOSFET同时导通。 为避免在器件以较高VCC电压供电时向同步整流（SR）MOSFET输送过多的栅极电荷，驱动器的高电平电压被钳位在11V。 该控制方案确保每个同步整流器在相应的半绕组开始导通时开启，在其电流降至零时关闭。 具有自适应屏蔽时间（高达时钟周期的10%）的导通逻辑和创新的自适应关断逻辑可最大限度地延长SR MOSFET的导通时间，无需使用寄生电感补偿电路。 该器件的低功耗模式可满足转换器在轻载和空载条件下对功耗的最严格要求。 使用该器件时所需的外部元件数量极少。
商品特性
- 专为LLC谐振转换器优化的次级侧同步整流控制器
- 用于N沟道MOSFET的双栅极驱动器
- 自适应关断逻辑
- 具有自适应屏蔽时间的导通逻辑
- 寄生电感自动补偿
- 低功耗模式：静态电流50μA
- VCC工作电压范围4.5V至32V
- 每个SR MOSFET采用高压漏源开尔文检测
- 工作频率高达500kHz
- 可对从间歇模式退出的负载水平进行编程
- SSOP10封装
应用领域
- 交流-直流适配器
- 一体电脑
- 高端平板电视
- 符合80+/85+标准的ATX开关电源
- 符合90+/92+标准的服务器开关电源
- 工业开关电源
