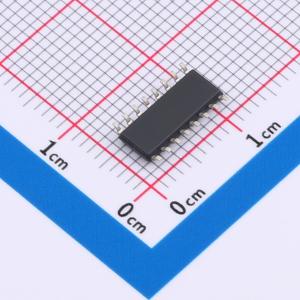

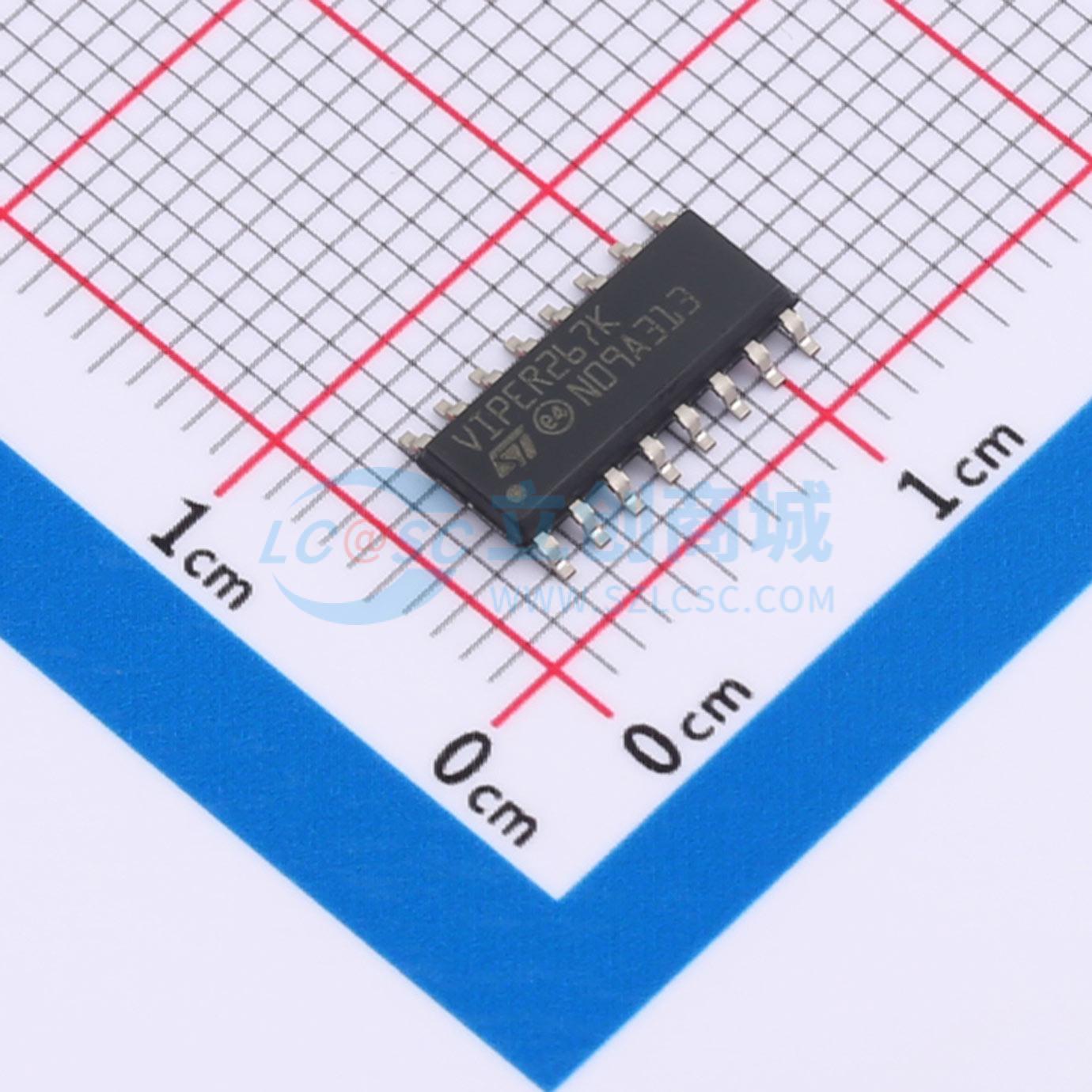

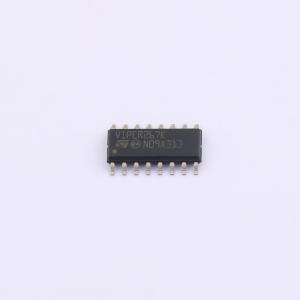

VIPER267KDTR
1.05kV 11.5V~23.5V 700mA
SMT扩展库PCB免费打样
- 描述
- 1050 V高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER267KDTR
- 商品编号
- C2969774
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11.5V~23.5V | |
| 开关频率 | 60kHz | |
| 输出电流 | 700mA | |
| 耗散功率(Pd) | 1.05W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 晶体管耐压 | 1.05kV | |
| 拓扑结构 | 降压-升压式；反激式；降压式；升压式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 原边反馈 |
商品概述
该器件是一款高压转换器，巧妙地集成了一个具备1050 V雪崩耐受能力的功率部分，并采用PWM电流模式控制。1050 V-BV功率MOSFET可扩展输入电压范围，并减小漏极缓冲电路的尺寸。该IC功耗极低，在轻载时以突发模式运行，符合最严格的节能标准。 集成的高压启动电路、检测FET、误差放大器和带抖动功能的振荡器，使得仅需最少数量的元件即可设计出完整的应用电路。 VIPer26K支持最常见的开关电源拓扑结构，如：带光耦的隔离反激式、初级侧调节、带电阻反馈的非隔离反激式、降压和降压-升压。
商品特性
- 1050 V雪崩耐受功率MOSFET，可覆盖超宽交流输入电压范围
- 内置高压启动电路和检测FET
- 电流模式PWM控制器
- 漏极电流限制保护：
- -500 mA (VIPER265K)
- -700 mA (VIPER267K)
- 带抖动的开关频率可降低EMI滤波器成本：60 kHz ± 4 kHz
- 在230 VAC时待机功耗 <30 mW
- 内置带3.3 V参考电压的误差放大器
- 故障条件后安全自动重启
- 迟滞热关断
- 内置软启动功能，提高系统可靠性
应用领域
- 电能计量开关电源
- 三相输入工业系统的辅助电源
- LED照明
- 空调
