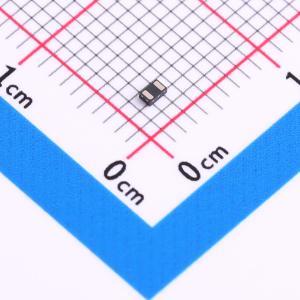

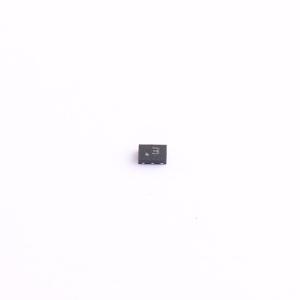

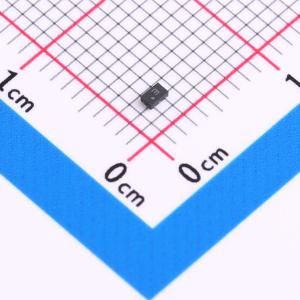

ESDA7P120-1U1M
大功率瞬态电压抑制器 单向ESD 5.5V截止 峰值脉冲电流：120A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDA7P120-1U1M是一款单向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。该器件非常适合需要高功率TVS且节省电路板空间的应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA7P120-1U1M
- 商品编号
- C2969802
- 商品封装
- 1610
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 120A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.8V | |
| 反向电流(Ir) | 1.5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
ESDA7P120-1U1M是一款单向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。 该器件非常适合需要高功率TVS且节省电路板空间的应用。
商品特性
- 低钳位电压
- 峰值脉冲功率：1400 W（8/20 μs）
- 关断电压：5.5 V
- 单向二极管
- 低漏电流：25 ℃时为1.5 μA
- 符合IEC 61000-4-2 4级标准，±30 kV（空气放电）、±30 kV（接触放电）
应用领域
- 智能手机、移动电话、平板电脑
- 便携式多媒体设备
- USB VBUS保护
- 电源保护
- 电池保护
