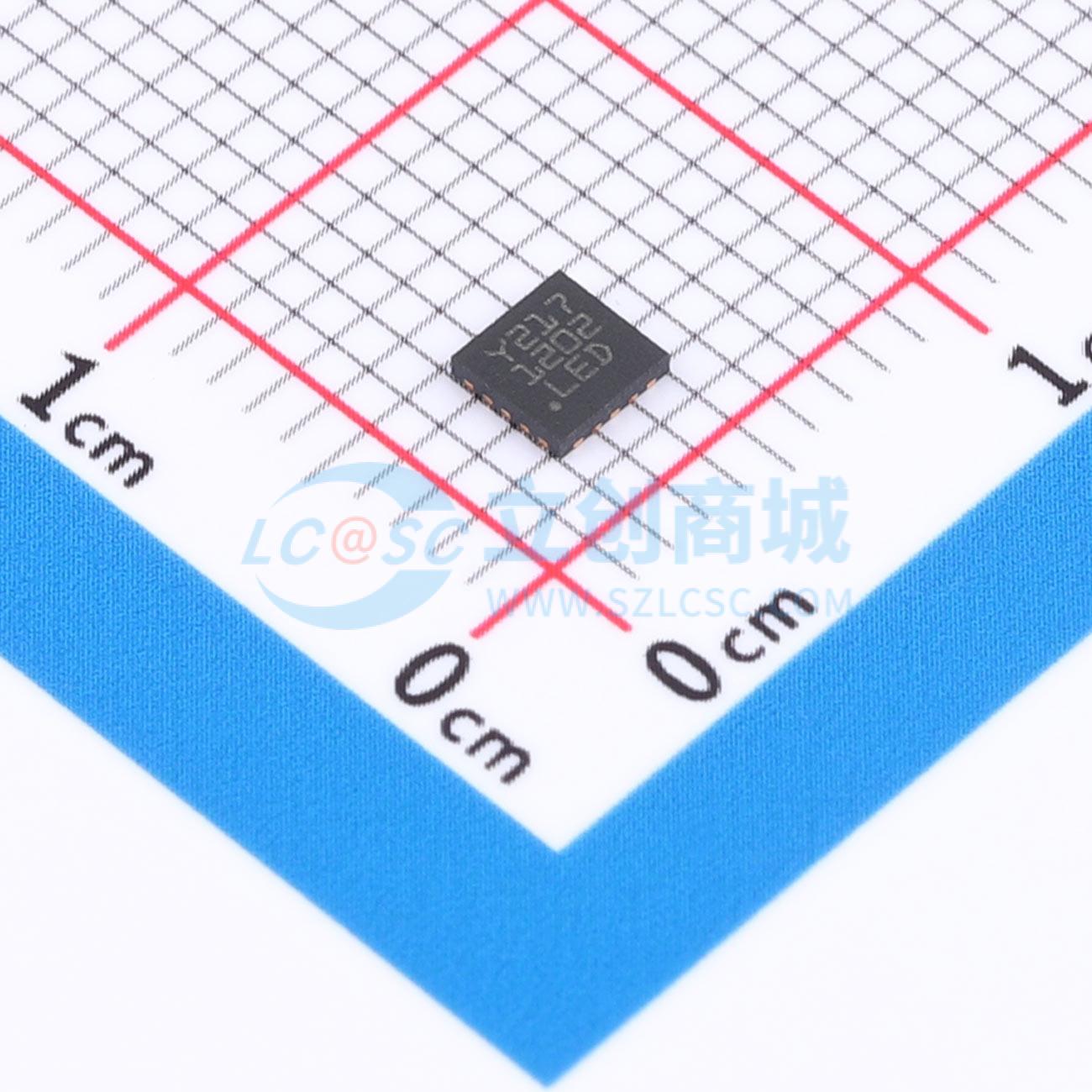

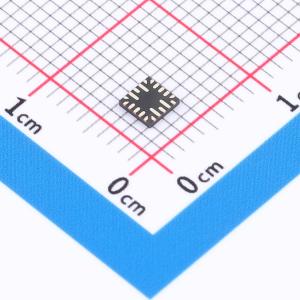

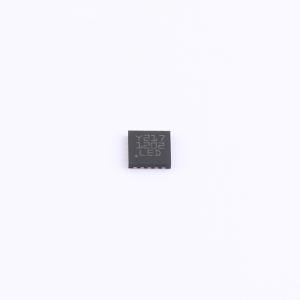

温馨提醒：图片仅供参考，商品以实物为准
LED1202QTR
LED1202QTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12通道低静态电流LED驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- LED1202QTR
- 商品编号
- C2969814
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.071429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.6V~5V | |
| 开关频率 | 400kHz | |
| 通道数 | 12 | |
| 输出电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 20mA | |
| 调光 | 模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
LED1202 是一款 12 通道低静态电流 LED 驱动器；它保证 5 V 输出驱动能力，每个通道仅需 350 mV（典型值）的裕量电压即可提供高达 20 mA 的电流。每个通道的输出电流可通过 8 位模拟和 12 位数字调光控制分别进行调节。 缓慢的开启和关闭时间可改善系统低噪声产生性能；此外，相移功能有助于降低浪涌电流。内部寄存器可存储 8 种模式，无需 MCU 干预即可自动排序。 模式序列的持续时间和重复次数也可以进行配置。对于多设备应用，可以共享一个公共时钟域以实现时序同步。该器件具备热关断和 LED 开路检测功能。 该器件的 I²C 接口基于快速模式规范，工作频率高达 400 kHz。仅使用两个配置引脚（A0/A1）即可实现 8 个 I²C 地址。 LED1202 实现了 12 个具有独立调光控制的低端电流发生器。内部易失性存储器允许用户存储多达 8 种不同的模式，每种模式是一种特定的输出配置，以 PWM 占空比（4096 级）表示。而模拟调光（256 级）是针对每个通道的，但对所有模式通用。
商品特性
- 电源范围为 2.6 V 至 5 V
- 12 个单 LED 通道
- 每个通道 20 mA 的电流能力
- 在 16 mA 时电流匹配度为 1%（典型值），在 2.5 mA 时为 2%（典型值）
- 1.8 V 兼容的 I²C 控制接口
- 8 位模拟调光独立控制
- 12 位本地 PWM 分辨率
- 8 种可编程模式
- 可编程模式序列
- 多设备应用同步
- 通道间相移
- LED 开路检测
- 过温保护
- 8 个可配置的 I²C 从地址加全局地址
- 故障标志引脚
应用领域
- RGB LED 照明
- 渐亮渐暗呼吸效果
- 可穿戴电子设备指示灯
- 电池供电设备指示灯
- 便携式配件指示灯
