STLINK-V3SET

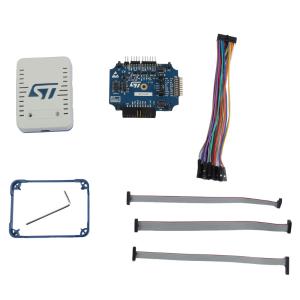

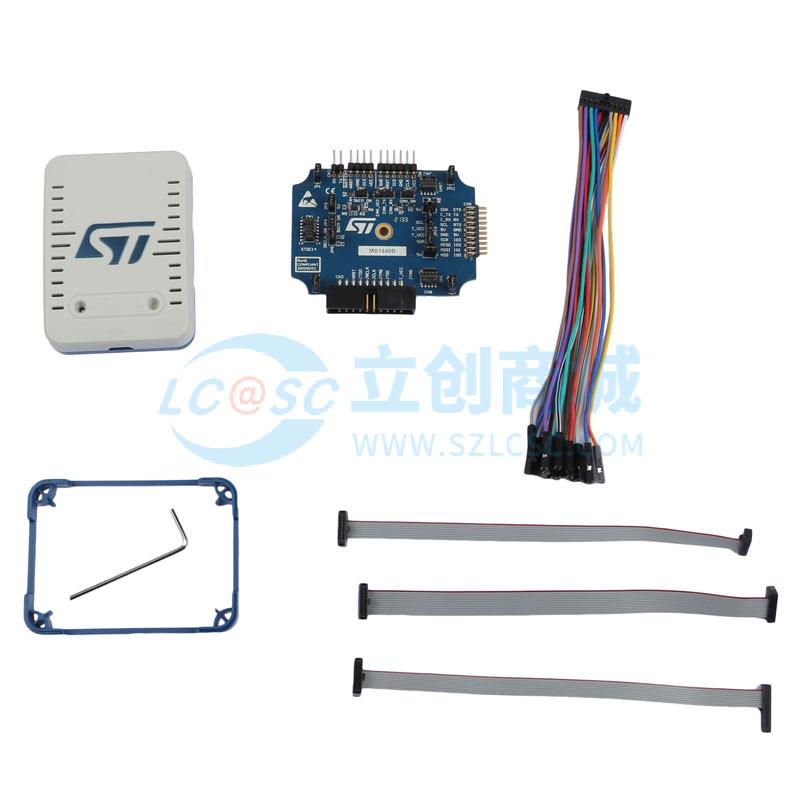

STLINK-V3SET是用于STM8和STM32微控制器的模块化独立调试和编程探头，由主模块和互补适配器板组成。SWIM和JTAG/SWD接口用于与应用板上的STM8或STM32微控制器通信。该探头还提供虚拟COM端口接口，允许主机PC通过UART与目标微控制器通信；桥接接口（SPI、I2C、CAN、GPIOs）允许通过引导加载程序编程目标。它可提供第二个虚拟COM端口接口，允许主机PC通过另一个UART（桥接UART）与目标通信，桥接UART信号（包括可选RTS和CTS）仅在适配器板MB1440可用；第二个虚拟COM端口激活需通过可逆固件更新，该更新也会禁用大容量存储接口（用于拖放闪存编程）。其模块化架构可通过附加模块（如适配器板）扩展主要功能。

• 独立探头，带模块化扩展
• 通过Micro-B USB连接器自供电
• USB2.0高速兼容接口
• 支持直接固件更新（DFU）
• JTAG/串行线调试（SWD）特性：3到3.6V应用电压支持，5V耐受输入；扁平电缆STDC14转MIPI10/STDC14/MIPI20（1.27mm间距连接器）；支持JTAG通信；支持SWD和串行线查看器（SWV）通信
• SWIM特性（仅适配器板MB1440可用）：1.65到5.5V应用电压支持；SWIM接头（2.54mm间距）；支持SWIM低速和高速模式
• 虚拟COM端口（VCP）特性：UART接口3到3.6V应用电压支持，5V耐受输入；VCP频率高达15MHz；在STDC14调试连接器可用（MIPI10不可用）
• 多路径桥接USB转SPI/UART/I2C/CAN/GPIOs特性：3到3.6V应用电压支持，5V耐受输入；信号仅在适配器板MB1440可用
• 二进制文件拖放闪存编程
• 双色LED：通信、电源指示

• STM8微控制器的调试与编程
• STM32微控制器的调试与编程
• 通过UART、SPI、I2C、CAN等接口与目标微控制器通信
• 目标微控制器的引导加载程序编程
• 主机PC与目标微控制器的虚拟COM端口通信
• 桥接UART通信（需适配器板MB1440）
• 模块化功能扩展（如通过适配器板）
• 固件更新操作（DFU）
• 拖放式闪存编程操作
• 调试接口（JTAG/SWD/SWIM）的使用场景
• 多路径桥接接口（SPI/UART/I2C/CAN/GPIOs）的应用场景
• 双色LED状态指示（通信、电源）的应用场景
• 支持多种操作系统（Windows、Linux、macOS）的开发环境
• 兼容多种开发工具链（Keil MDK-ARM、IAR EWARM、GCC-based IDEs）的开发场景
• 目标微控制器的串行线查看器（SWV）通信应用
• 目标微控制器的SWIM低速和高速模式应用
• 目标微控制器的UART接口通信应用
• 目标微控制器的SPI接口通信应用
• 目标微控制器的I2C接口通信应用
• 目标微控制器的CAN接口通信应用
• 目标微控制器的GPIOs接口通信应用
• 适配器板MB1440的扩展功能应用
• 可逆固件更新操作的应用场景
• 大容量存储接口的禁用与启用操作的应用场景
