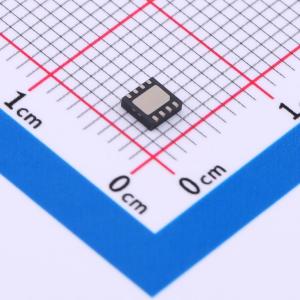

温馨提醒：图片仅供参考，商品以实物为准
STLD40DPUR
STLD40DPUR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 大尺寸显示器背光的白色Led电源
- 品牌名称
- ST(意法半导体)
- 商品型号
- STLD40DPUR
- 商品编号
- C2969763
- 商品封装
- QFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
STLD40D是一款升压转换器，工作电压范围为3.0 V至5.5 V。它可提供高达37 V的输出电压，能够驱动多达10个串联的白光LED。该转换器是一款脉冲频率调制（PFM）电感开关，可在不连续导通模式（DCM）下工作。内置升压开关TSW的最小关断时间在内部固定，可限制开关频率。输出电压为37 V时，输出电流能力为20 mA。通过电阻R_LED感测LED电流来实现调节。该器件可通过逻辑使能信号引脚EN进行开启/关闭操作。施加低频PWM信号可对LED进行调光。通过在引脚RSET连接一个电阻RSET，可对最大峰值电感电流进行编程。
商品特性
- 电感开关升压控制器
- PFM模式控制，在3.0 V至5.5 V的宽输入电压范围内具有高效率
- 带自动重启功能的过压保护
- 可调峰值电流限制，使能引脚支持PWM调光控制
- 低关断电流<1 μA
- 外部元件少
- 良好的负载和线性调整率
- QFN8 3 x 3 mm封装
应用领域
- 用于LCD背光源的白光LED供电
- 手机
- PDA和个人数字助理 任何由3.0 V至5.5 V电源供电的手持设备
