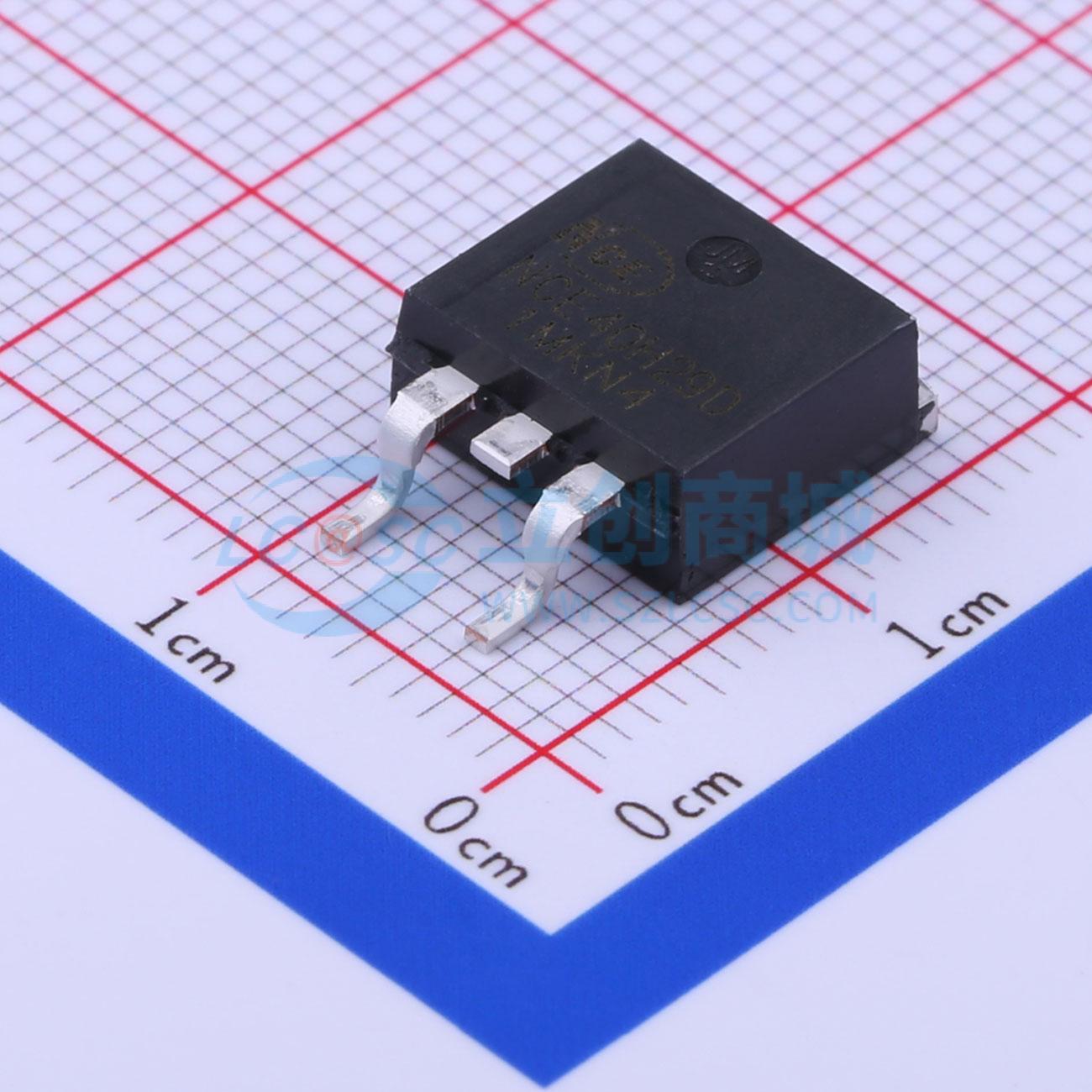

温馨提醒：图片仅供参考，商品以实物为准

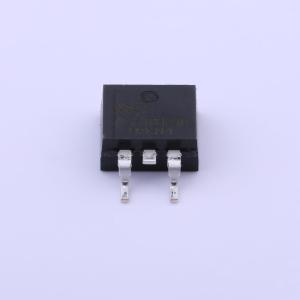

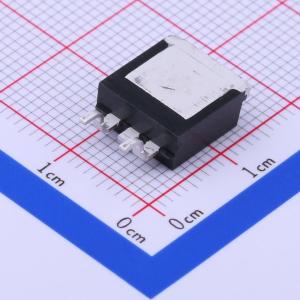

NCE40H29D
1个N沟道 耐压:40V 电流:290A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 40V 290A
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40H29D
- 商品编号
- C340936
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 3.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 290A | |
| 导通电阻(RDS(on)) | 2.4mΩ@10V | |
| 耗散功率(Pd) | 310W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 239nC@10V | |
| 输入电容(Ciss) | 10.331nF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.16nF |
商品概述
这款MOSFET旨在最小化导通电阻（R_DS(on)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- VDS = 40V,ID = 290A
- RDS(ON) < 2.4 m Ω(@ VGS = 10 V)
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性完全表征
- 高 EAS 下稳定性和一致性良好
- 采用散热性能出色的封装
- 采用特殊工艺技术,具备高ESD能力
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
