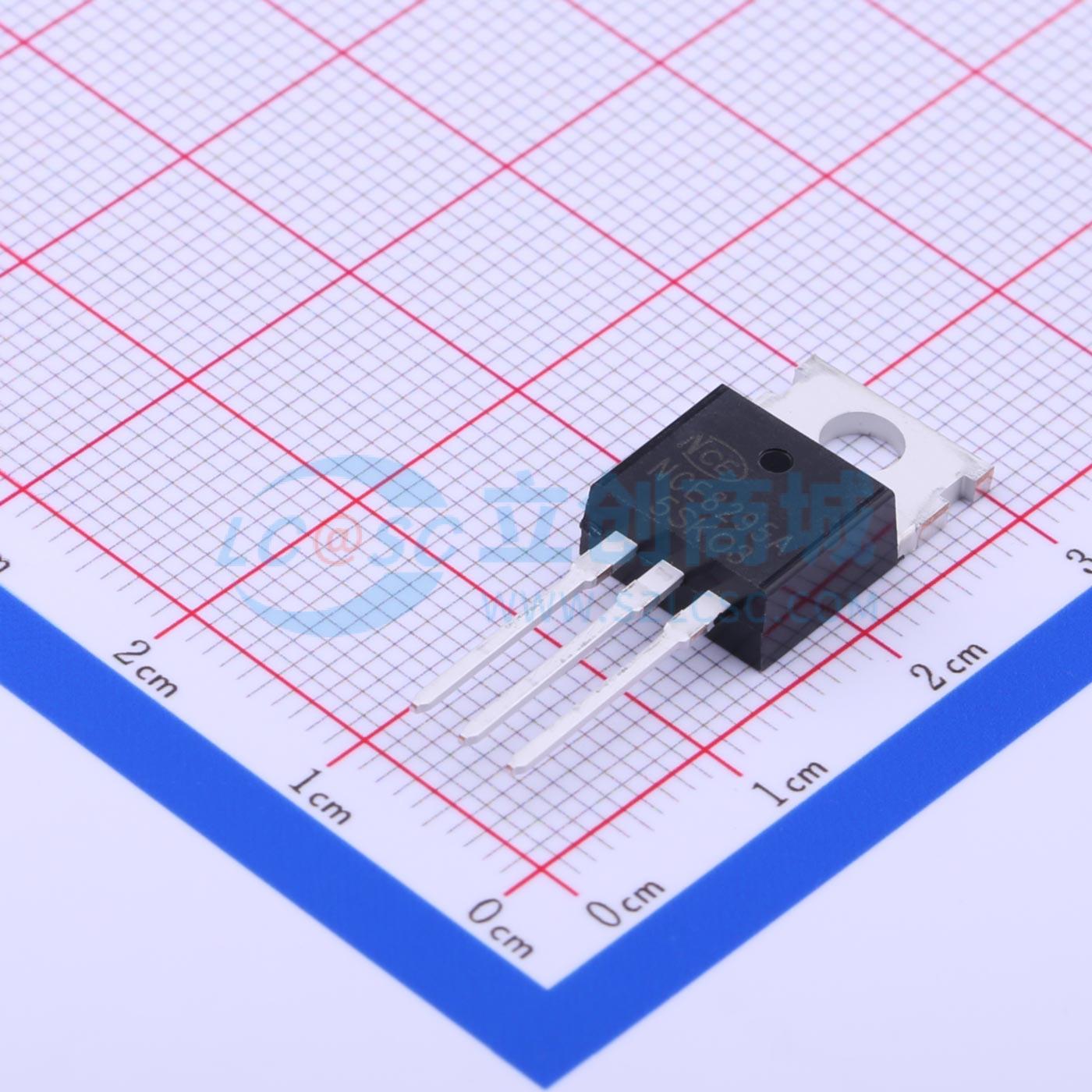

温馨提醒：图片仅供参考，商品以实物为准
NCE8295A
1个N沟道 耐压:82V 电流:95A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE8295A采用先进的沟槽技术和设计，可在低栅极电荷情况下提供出色的导通电阻RDS(ON)。该器件适用于脉冲宽度调制（PWM）、负载开关及通用应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE8295A
- 商品编号
- C341725
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 82V | |
| 连续漏极电流(Id) | 95A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 170W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 109.3nC@10V | |
| 输入电容(Ciss) | 6.8nF | |
| 反向传输电容(Crss) | 261pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 353pF |
商品概述
NCE0224K采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。它可用于多种应用场景。
商品特性
- VDS = 82V, ID = 95A
- RDS(ON) < 8.0 m Ω @ VGS = 10 V (典型值:6.6mΩ)
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性完全表征
- 专为转换器和电源控制设计
- 高 EAS 下具有良好的稳定性和一致性
- 采用散热性能良好的封装
- 采用特殊工艺技术,具备高ESD能力
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
