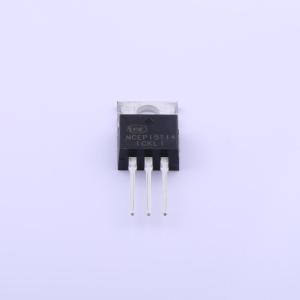

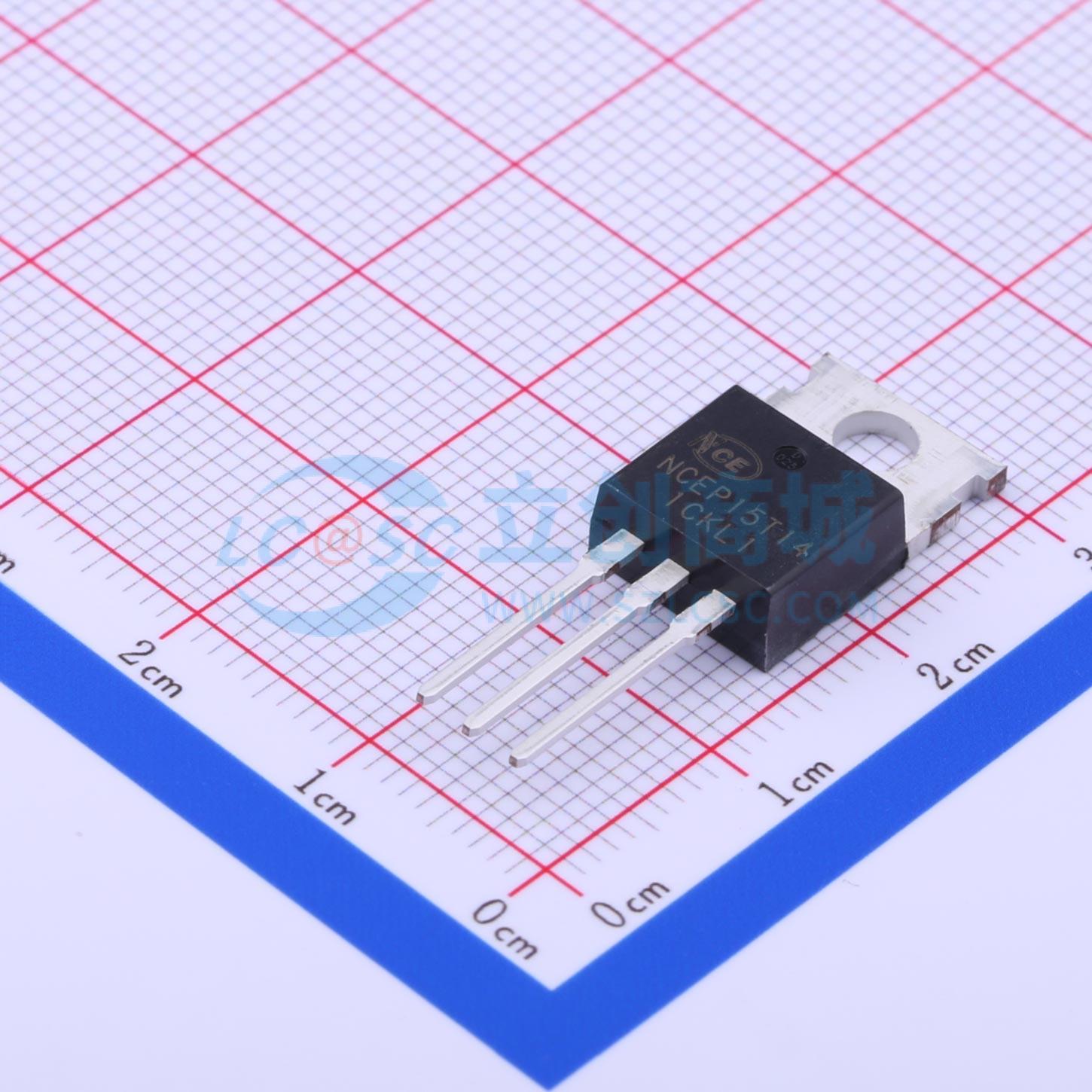

NCEP15T14
1个N沟道 耐压:150V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON) 和栅极电荷Qg组合，导通和开关功率损耗均降至最低。该产品非常适合高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP15T14
- 商品编号
- C341726
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 6.2mΩ@10V | |
| 耗散功率(Pd) | 320W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 5.9nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
100V/120A 漏源导通电阻RDS(ON) = 4.2mΩ（典型值），栅源电压VGS = 10V 100%经过雪崩测试
- 可靠且耐用
- 提供无铅和环保器件（符合RoHS标准）
商品特性
- VDS = 150V,ID = 140A
- 在 VGS = 10 V 时,RDS(ON) < 6.2 m Ω
- 出色的栅极电荷 x RDS(on) 乘积(品质因数FOM)
- 极低的导通电阻RDS(ON)
- 工作温度可达175 °C
- 无铅引脚镀层
- 100%进行UIS测试
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流
