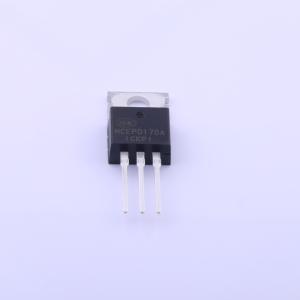

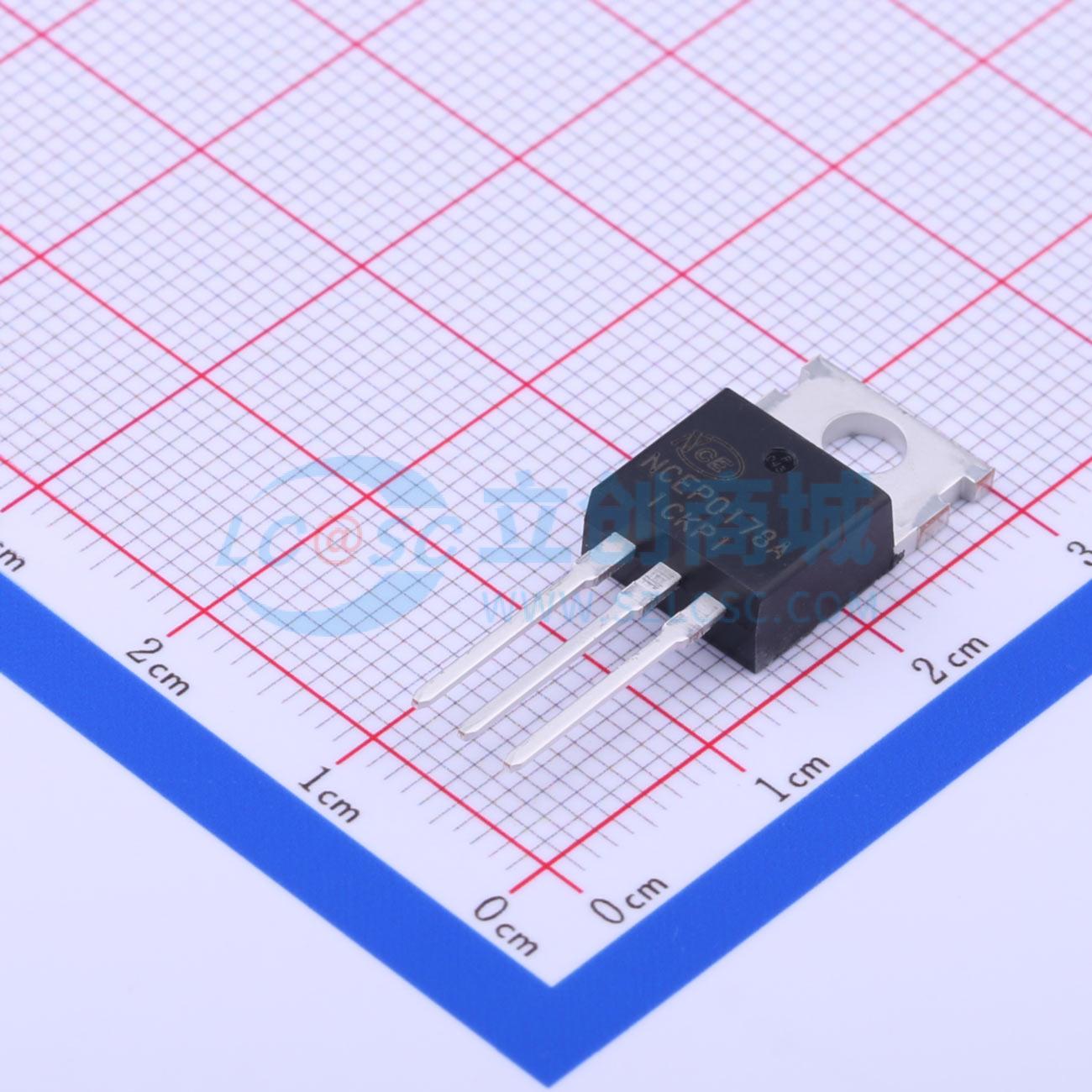

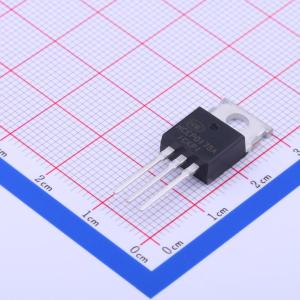

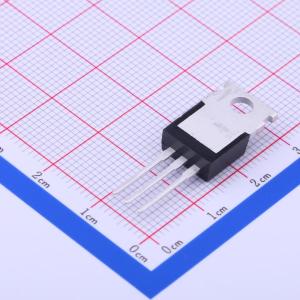

NCEP0178A
1个N沟道 耐压:100V 电流:78A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用超级沟槽技术，该技术经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻 RDS(ON) 和栅极电荷 Qg 的组合，导通和开关功率损耗最小化。适用于高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP0178A
- 商品编号
- C341715
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 78A | |
| 导通电阻(RDS(on)) | 12mΩ@4.5V | |
| 耗散功率(Pd) | 125W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 65nC@10V | |
| 输入电容(Ciss) | 5.48nF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 425pF |
商品概述
NCE6990采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)），适用于多种应用场景。
商品特性
- VDS = 100V,ID = 78A
- RDS(ON) = 7.2 m Ω(典型值),VGS = 10 V
- RDS(ON) = 9.5 m Ω(典型值),VGS = 4.5 V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数)
- 极低的导通电阻RDS(ON)
- 工作温度达175 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关(UIS)测试
应用领域
- 直流-直流转换器
- 非常适合高频开关和同步整流
