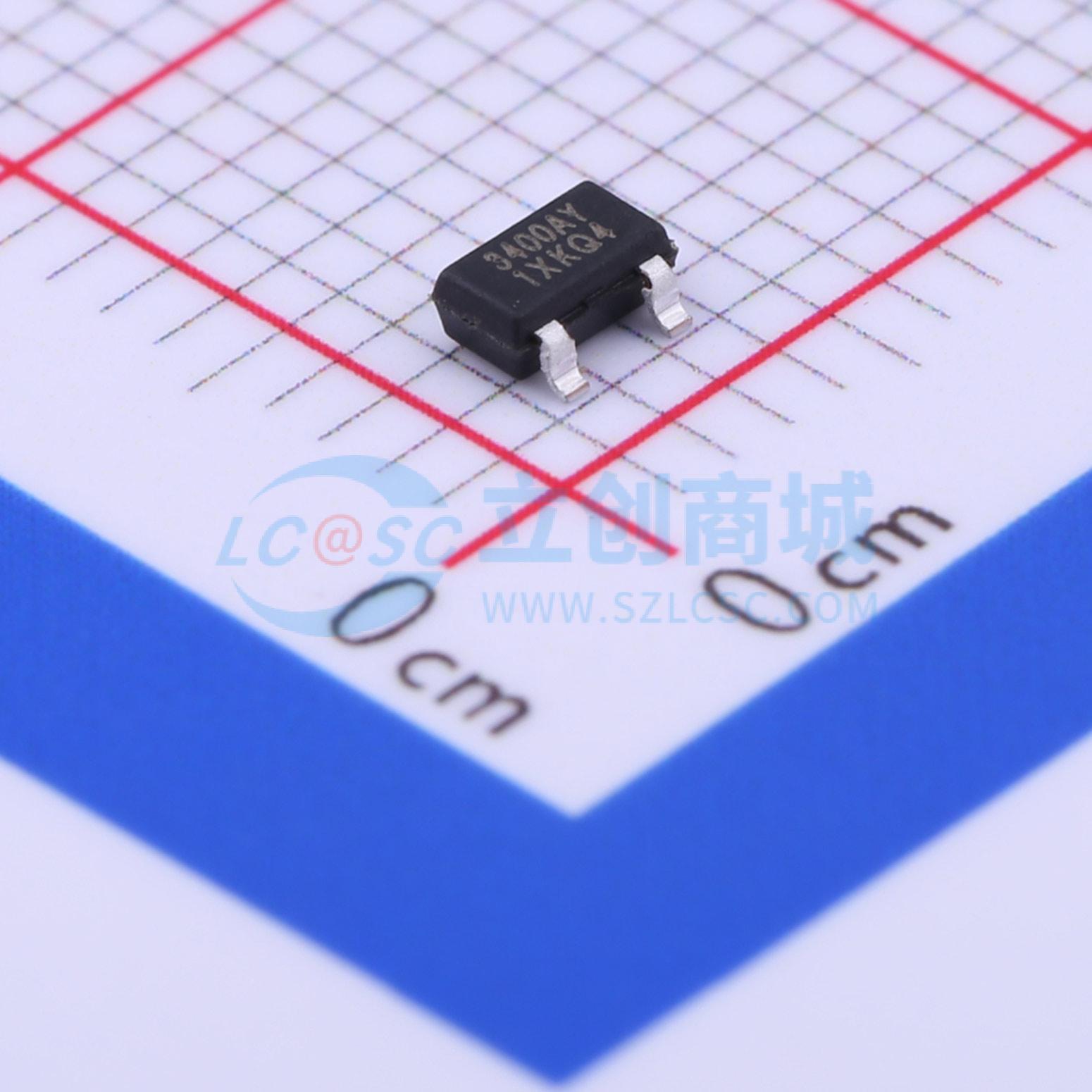

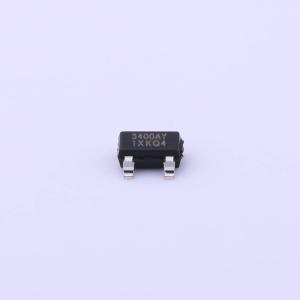

温馨提醒：图片仅供参考，商品以实物为准
NCE3400AY
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）、低栅极电荷，并可在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3400AY
- 商品编号
- C341706
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 45mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V@250uA | |
| 栅极电荷量(Qg) | 10nC@15V | |
| 输入电容(Ciss) | 825pF@15V | |
| 反向传输电容(Crss) | 78pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
NCE3400AY采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 5.8A
- 在VGS = 2.5V时，RDS(ON) < 45mΩ
- 在VGS = 4.5V时，RDS(ON) < 31mΩ
- 在VGS = 10V时，RDS(ON) < 27mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池保护
- 开关应用
