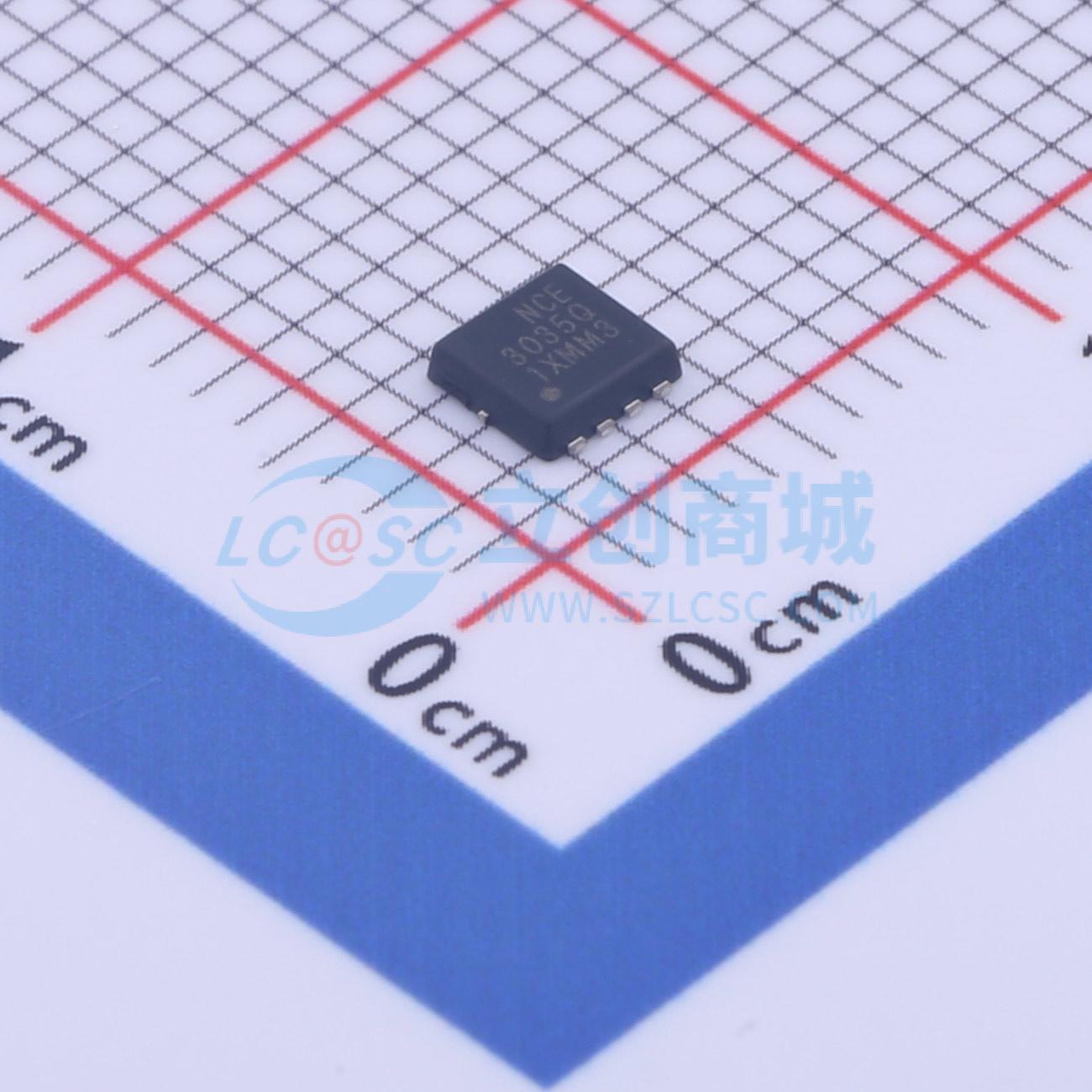

温馨提醒：图片仅供参考，商品以实物为准
NCE3035Q
1个N沟道 耐压:30V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE3035Q采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3035Q
- 商品编号
- C341712
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 11mΩ@4.5V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.33nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 460pF |
商品概述
NCE3035Q采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的RDS(ON)，适用于多种应用场景。
商品特性
- 在VGS = 10V时，RDS(ON) < 7.0 mΩ
- 在VGS = 4.5V时，RDS(ON) < 11 mΩ
- VDS = 30V，ID = 35A
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 高单脉冲雪崩能量，稳定性和一致性良好
- 采用优秀封装，散热性能良好
- 特殊工艺技术，具备高静电放电能力
应用领域
- 次级侧同步整流器
- 负载点（POL）DC/DC转换器中的高端开关
