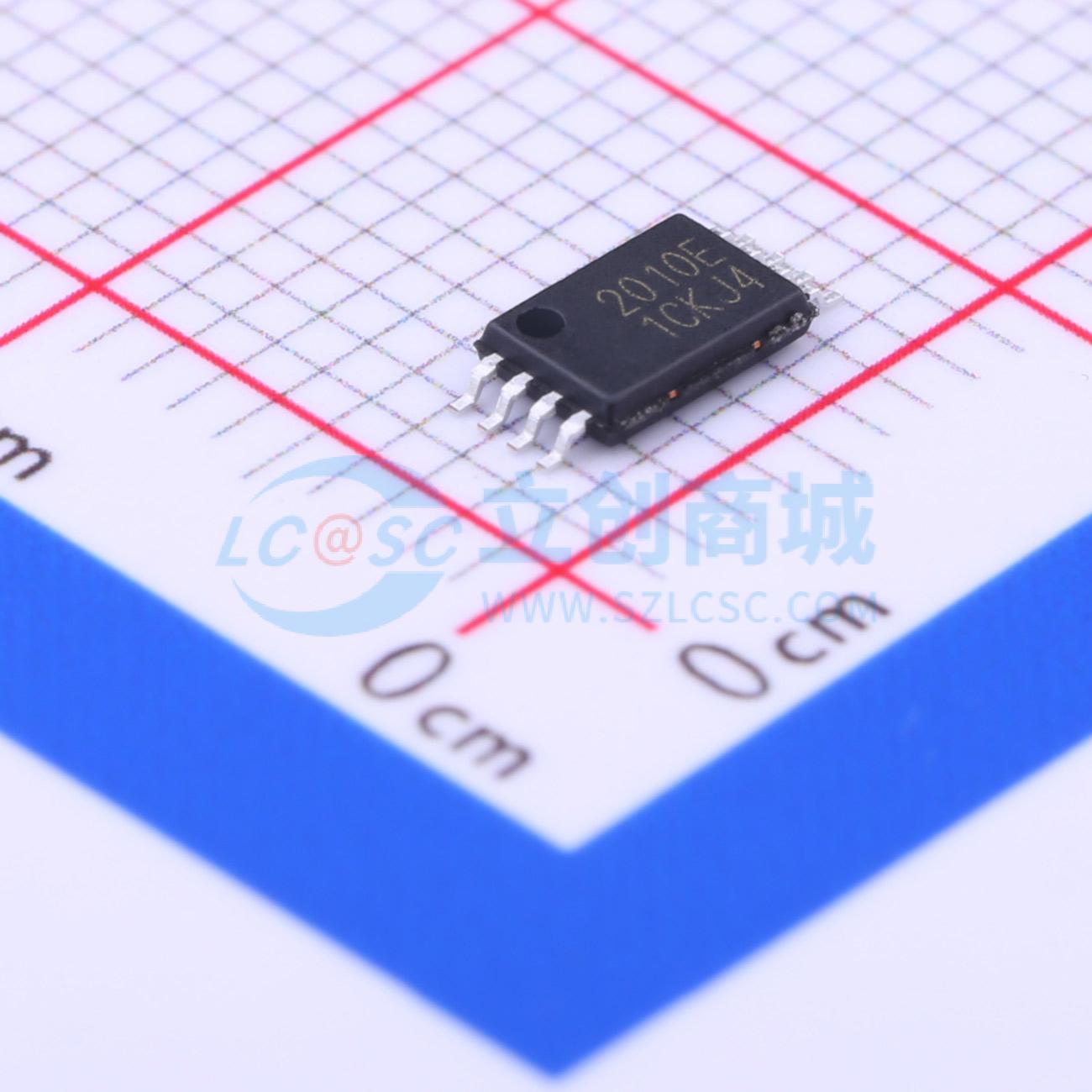

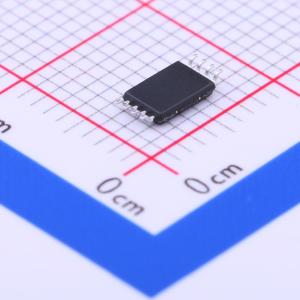

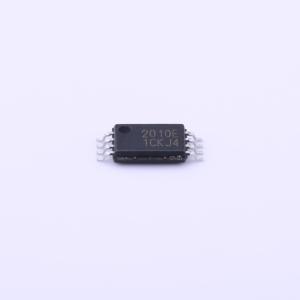

温馨提醒：图片仅供参考，商品以实物为准
NCE2010E
2个N沟道 耐压:20V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE2010E
- 商品编号
- C341710
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 23V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 24mΩ@2.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 500mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC | |
| 输入电容(Ciss) | 1.15nF@10V | |
| 反向传输电容(Crss) | 145pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
NCE2010E采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用，具备ESD保护功能。
商品特性
- VDS = 20 V，ID = 7 A
- 当VGS = 2.5 V时，RDS(ON) < 24 mΩ
- 当VGS = 4.5 V时，RDS(ON) < 18 mΩ
- ESD等级：2000V HBM
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
