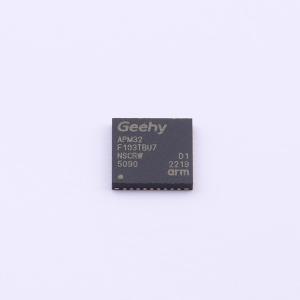

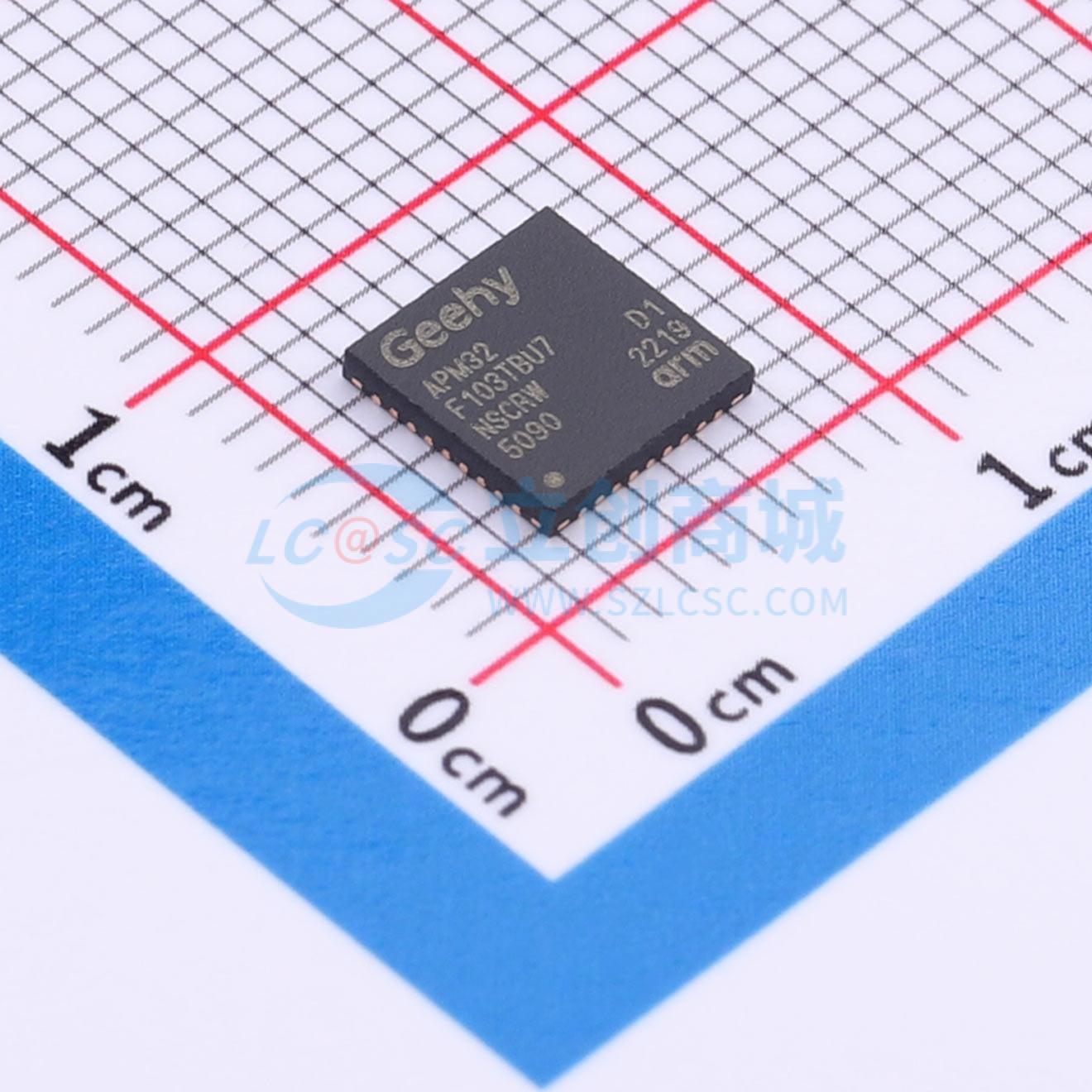

APM32F103TBU7
基于Arm Cortex-M3内核的32位微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于Arm Cortex-M3内核的32位微控制器，最高工作频率96MHz。内建AHB高性能总线，结合高速存储器及DMA可实现数据的快速处理和存储。内建APB高级外设总线，扩展了丰富的外设及增强型I/O，保障了连接的快速性和控制的灵活性。芯片内部配备强大的FPU浮点运算处理单元，支持单精度数据处理指令和数据类型
- 品牌名称
- Geehy(极海半导体)
- 商品型号
- APM32F103TBU7
- 商品编号
- C2880478
- 商品封装
- QFN-36(6x6)
- 包装方式
- 托盘
- 商品毛重
- 9.294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 96MHz | |
| 程序存储容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| 工作电压 | 2V~3.6V |
商品特性
- 32 位 Arm Cortex-M3 内核最高工作频率为 96MHz
- HXT: 支持 4MHz~16 MHz 外部晶体振荡器
- LXT: 支持 32.768KHz RTC 振荡器
- HIRC: 出厂校准的 8MHz RC 振荡器
- LIRC: 40KHz RC 振荡器
- Flash 容量最高 128KB
- SRAM 容量最高 20KB
- 复位供电电压 2.0V~3.6V，支持可编程电压监测器(PVD)，支持睡眠，停止和待机三种低功耗模式，VBat 供电可支持 RTC 及备用寄存器工作
- 独立 FPU 模块，支持浮点运算
- 2 个 12bit 精度的 ADC，支持 16 个输入通道
- ADC 电压转换范围：0~VDDA
- 支持双采样和保持功能
- 1 个内部温度传感器
- 可选择 80/51/37/26 个 I/O，由封装型号决定，所有 I/O 均可以映射到 16 个外部中断
- 1 个 DMA，支持 7 个独立的可配置通道
- 1 个 16 位高级定时器 TMR1，支持死区控制和紧急刹车功能
- 3 个 16 位通用定时器 TMR2/3/4，每个定时器拥有 4 个独立通道，支持输入捕获、输出比较、PWM 与脉冲计数等功能
- 2 个看门狗定时器，分别为独立型 IWDT 和窗口型 WWDT
- 1 个 24 位自减型系统定时器 Sys Tick TMRer
- 3 个 USART，支持 ISO7816、LIN 和 IrDA 等功能
- 2 个 I²C，支持 SMBus/PMBus
- 2 个 SPI，最大传输速度 18Mbps
- 1 个 QSPI，支持单线和四线访问 flash
- 1 个 USB 2.0FS Device
- 1 个 CAN 2.0B，可支持 USB 和 CAN 可同时独立工作
应用领域
- 医疗设备
- PC 外设
- 工业控制
- 智能仪表
- 家用电器
