温馨提醒：图片仅供参考，商品以实物为准

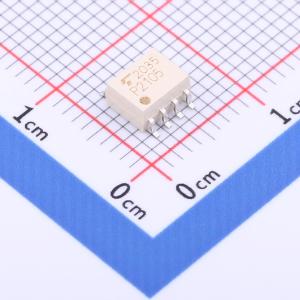

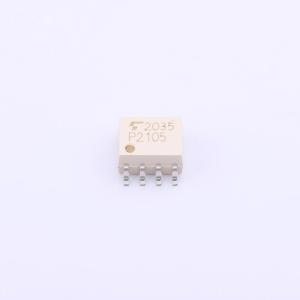

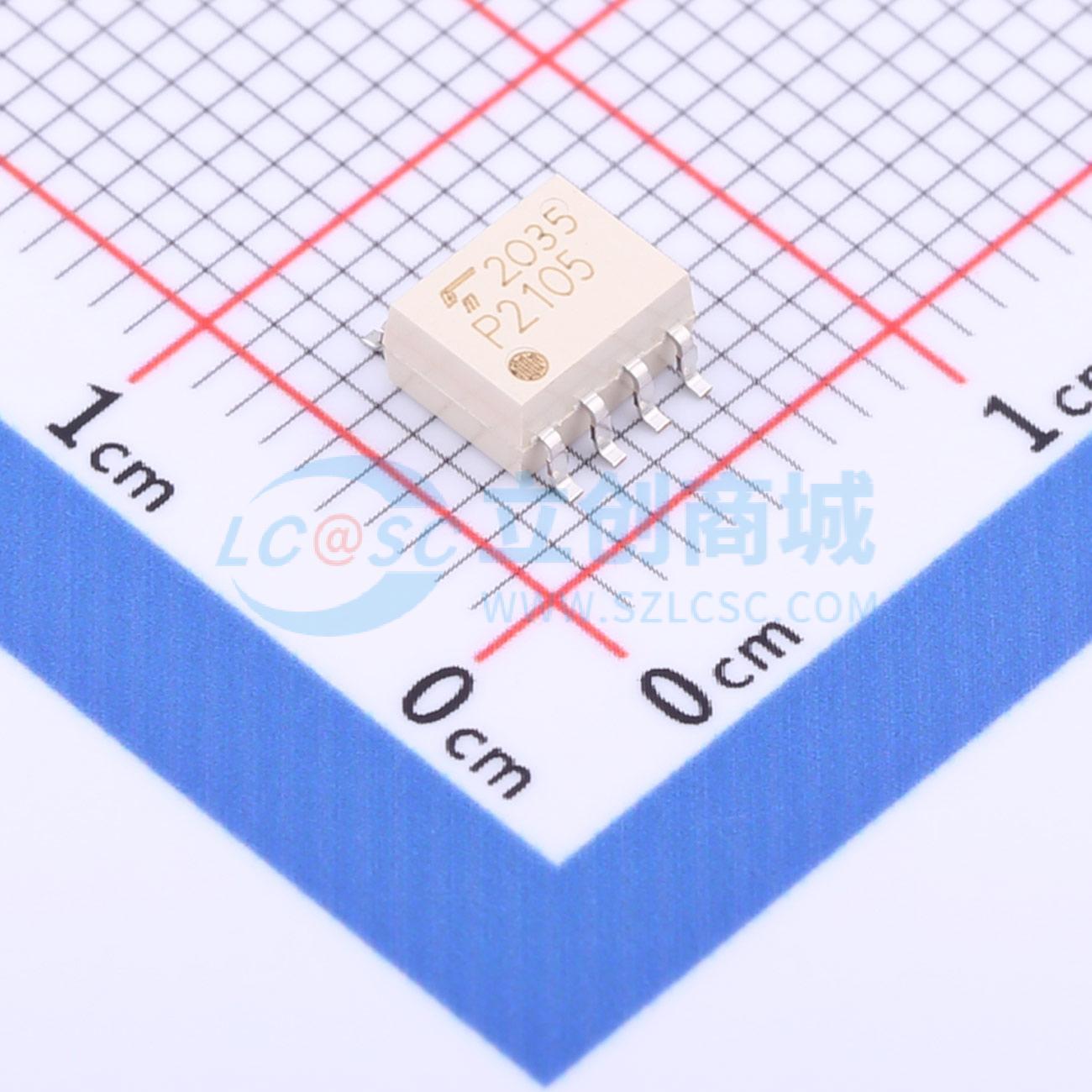

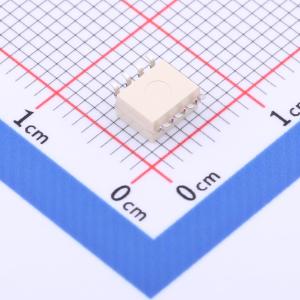

TLP2105(TP,F)
光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由高输出红外LED与高增益、高速光电探测器耦合而成。它在单个SO8封装中内置了两个电路，可减少安装面积。探测器具有图腾柱输出级，具备电流源和电流吸收能力。具有内部法拉第屏蔽，可保证±10kV/μs 的共模瞬态抗扰度。有缓冲输出。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2105(TP,F)
- 商品编号
- C2880451
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 75mW | |
| 正向压降(Vf) | 1.65V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 内置施密特触发器 |
商品概述
东芝TLP2105由高输出红外LED和高增益、高速光电探测器耦合而成。它在单个SO8封装中集成了两个电路，可减少安装面积。探测器具有一个图腾柱输出级，具备电流源和电流吸收能力。TLP2105有一个内部法拉第屏蔽，可保证 ±10kV/μs 的共模瞬态抗扰度。TLP2105具有缓冲输出，也有反相器输出版本TLP2108可供选择。
商品特性
- 缓冲逻辑类型（图腾柱输出）
- 电源电压：4.5至20V
- 阈值输入电流：1.6mA（最大值）
- 传播延迟时间（tpLH/tpHL）：250ns（最大值）
- 共模瞬态抗扰度：±10kV/μs（最小值）
- 工作温度范围： -40至100°C
- 隔离电压：2500V/rms（最小值）
- 安全标准 UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN 60747 - 5 - 5
应用领域
可编程逻辑控制器（PLC）、电池管理系统（BMS）、工业逆变器
