温馨提醒：图片仅供参考，商品以实物为准

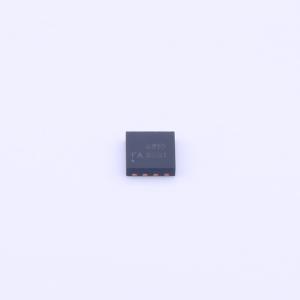

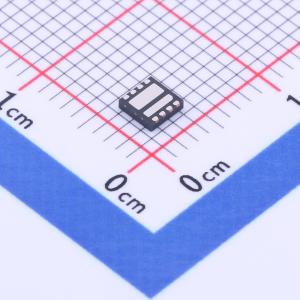

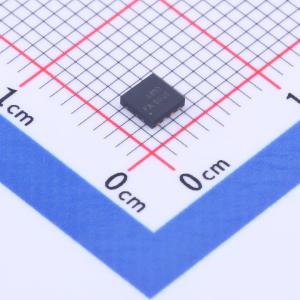

WSD3810DN33
2个N沟道 耐压:30V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSD3810DN33是一款高性能沟槽式双N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻RDS(ON)和栅极电荷。WSD3810DN33符合RoHS标准和绿色产品要求，100%经过全功能可靠性认证，保证每一个产品（EAs）都合格。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD3810DN33
- 商品编号
- C2758409
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 10.8mΩ@10V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@10V | |
| 输入电容(Ciss) | 455pF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 318pF |
商品概述
WSE9968是一款采用极高单元密度的高性能沟槽式N沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSE9968符合RoHS和绿色产品要求，100%经过易感性雪崩测试（EAS），并通过了全功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制能力
- 100%保证具有抗雪崩能力(EAS)
- 有绿色环保器件可选
应用领域
- 用于移动电脑(MB)、笔记本电脑(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步降压转换器
- 网络直流-直流电源系统
- 负载开关
