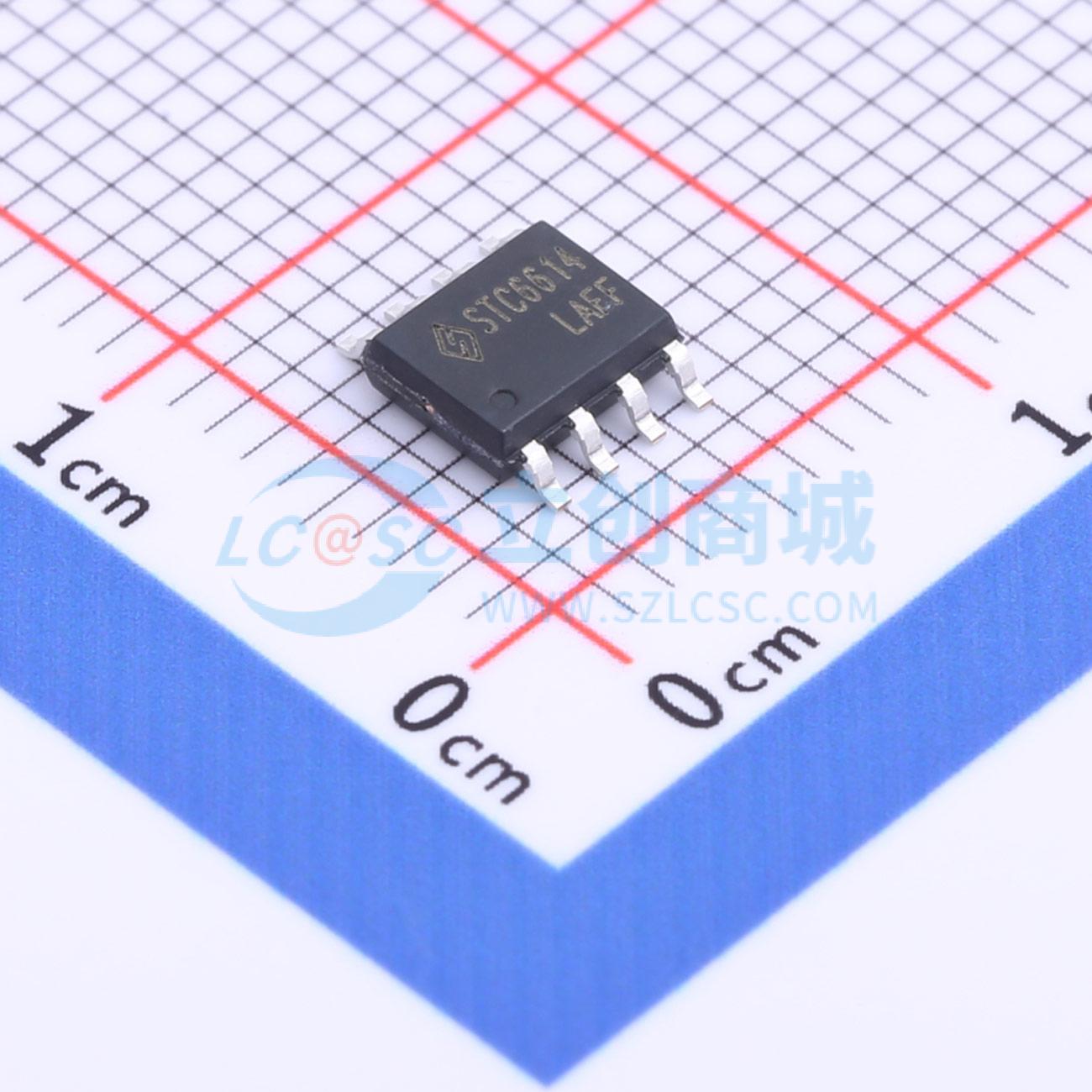

STC6614实物图

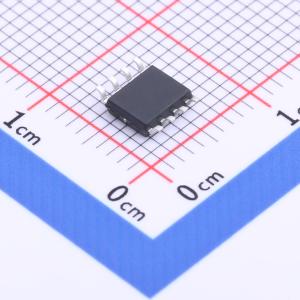

  • STC6614商品缩略图

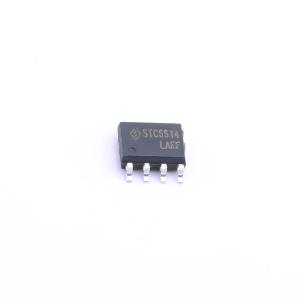

  • STC6614商品缩略图
  • STC6614商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

STC6614

N/P对增强模式MOSFET,电流:7.0A/-5.0A,耐压:60V/-60V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
STC6614 是采用高单元密度 DMOS 沟槽技术的 N 沟道和 P 沟道增强型功率场效应晶体管。这种高密度工艺专门用于最小化导通电阻并提供卓越的开关性能。该器件特别适用于低压应用,如笔记本电脑电源管理和其他电池供电电路,这些应用需要高端开关、低在线功率损耗和抗瞬态能力
品牌名称
STANSON(司坦森)
商品型号
STC6614
商品编号
C2682815
商品封装
SOP-8​
包装方式
编带
商品毛重
0.659克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)60V
连续漏极电流(Id)7A;5A
导通电阻(RDS(on))35mΩ@10V;60mΩ@10V
耗散功率(Pd)2.3W
属性参数值
阈值电压(Vgs(th))1V@250uA;1V@250uA
栅极电荷量(Qg)47.7nC@10V;45.2nC@10V
输入电容(Ciss)-
反向传输电容(Crss)-
工作温度-55℃~+150℃
类型N沟道+P沟道

商品概述

STP4403是P沟道逻辑增强型功率场效应晶体管,采用高单元密度DMOS沟槽技术制造。这种高密度工艺特别针对最小化导通电阻进行了优化。这些器件特别适用于低电压应用,如手机和笔记本电脑电源管理以及其他电池供电电路,并且在非常小尺寸的表面贴装封装中需要低在线功率损耗。

商品特性

  • 20V / -10.0A,VGS = -4.5V时,RDS(ON) = 30 mΩ
  • 20V / -8.6A,VGS = -2.5V时,RDS(ON) = 35mΩ
  • 20V / -7.6A,VGS = -1.8V时,RDS(ON) = 48 mΩ
  • 超高密度单元设计,实现极低的RDS(ON)
  • 出色的导通电阻和最大直流电流能力
  • SOP - 8封装设计
  • P沟道

应用领域

  • 手机-笔记本电脑电源管理-其他电池供电电路

数据手册PDF
