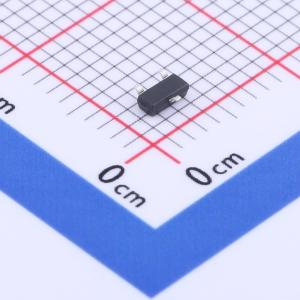

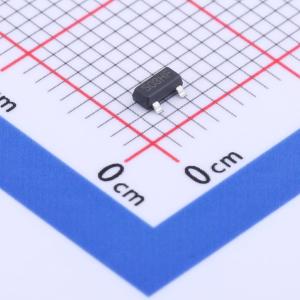

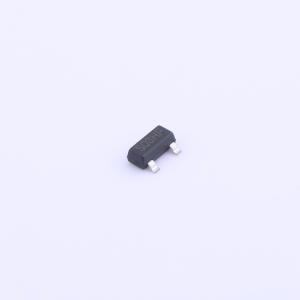

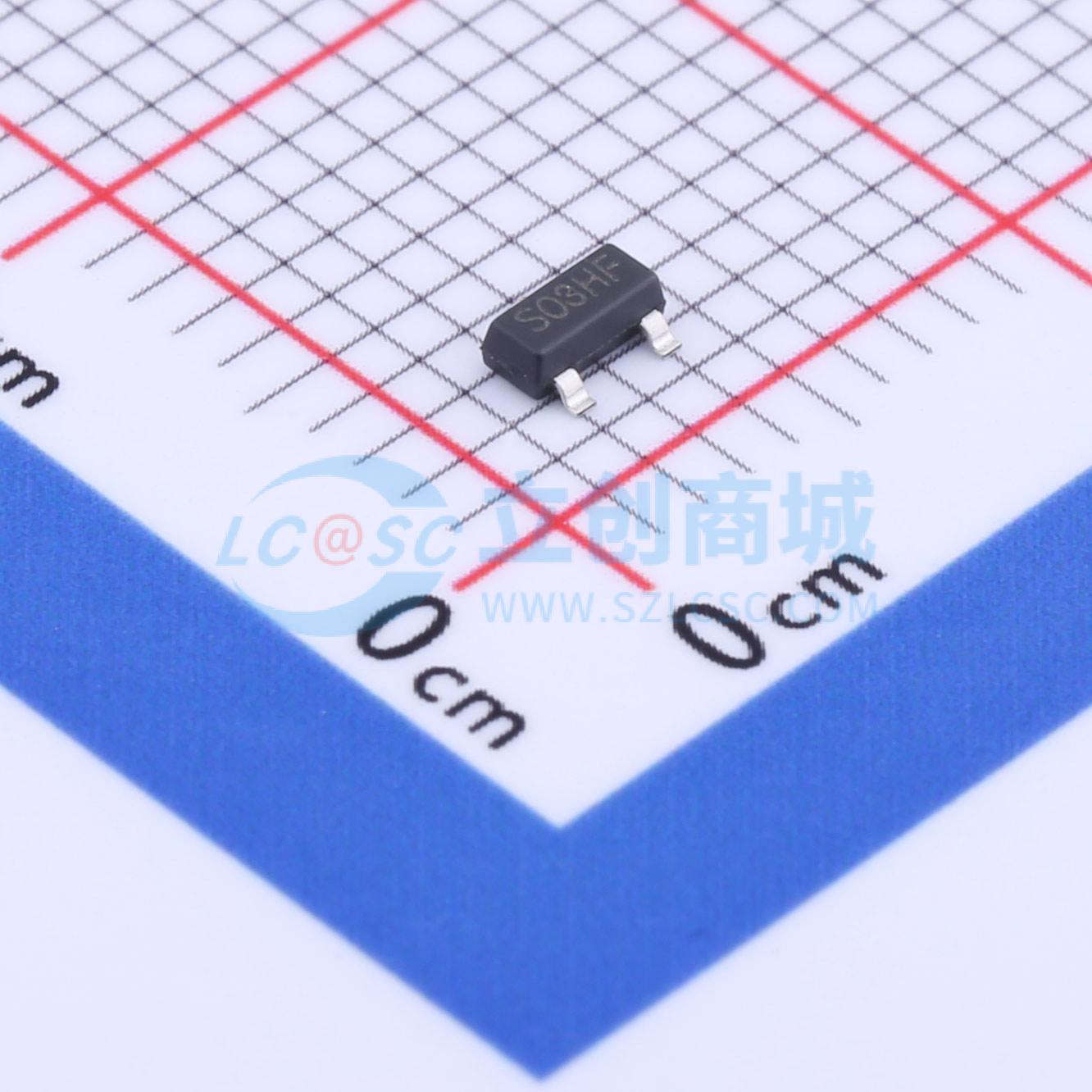

ST2303SRG
P通道,电流:-2.6A,耐压:-30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST2303SRG 是 P 沟道逻辑增强型功率场效应晶体管，采用高单元密度 DMOS 沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑电源管理、其他电池供电电路，以及需要低线路功率损耗的场合
- 品牌名称
- STANSON(司坦森)
- 商品型号
- ST2303SRG
- 商品编号
- C2682887
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 95mΩ@10V；125mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.8nC@10V | |
| 输入电容(Ciss) | 226pF | |
| 反向传输电容(Crss) | 19pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 87pF |
商品概述
STP605D是一款P沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。STP607D专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。它针对低栅极电荷、低RDS(ON)和快速开关速度进行了优化。
商品特性
- -60V/-10.0A，VGS = -10 V时，RDS(ON) = 70 mΩ（典型值）
- -60V/-5.0A，VGS = -10V时，RDS(ON) = 80 mΩ（典型值）
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- TO-252封装设计
