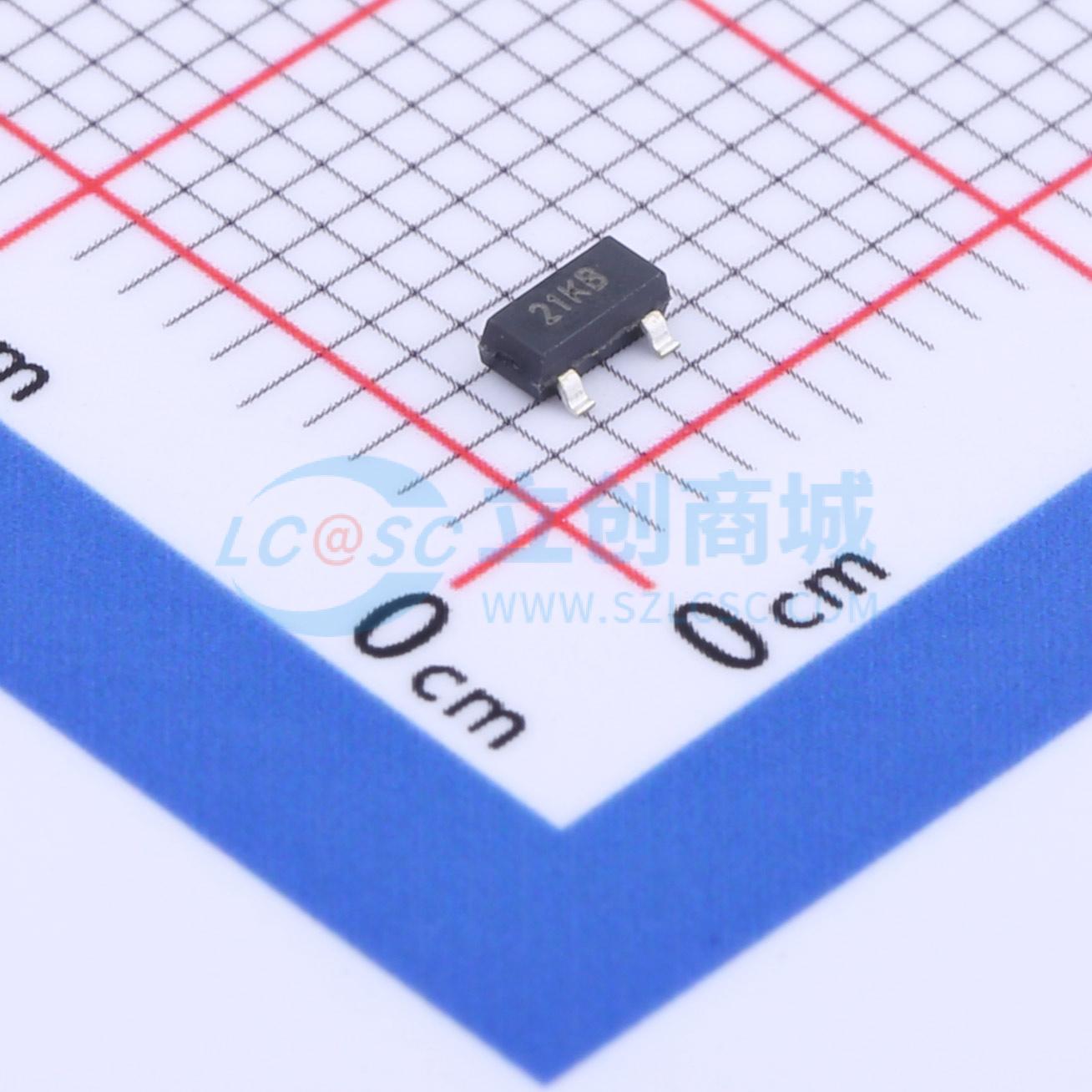

温馨提醒：图片仅供参考，商品以实物为准
ST3421SRG
1个P沟道 耐压:60V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST3421SRG是一款P沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑的电源管理、其他电池供电电路，以及需要低线路功率损耗的场合
- 品牌名称
- STANSON(司坦森)
- 商品型号
- ST3421SRG
- 商品编号
- C2682893
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 150mΩ@10V；185mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF |
商品概述
STC4301D 是采用高单元密度 DMOS 沟槽技术的 N 沟道和 P 沟道增强型功率场效应晶体管。这种高密度工艺专门用于最小化导通电阻并提供卓越的开关性能。该器件特别适用于如电源管理等低压应用，这些应用需要高端开关、低在线功率损耗和抗瞬态能力。
商品特性
- N 沟道：
- 40V/12.0A，VGS = 10V 时，RDS(ON) = 25mΩ
- 40V/10.0A，VGS = 4.5V 时，RDS(ON) = 32mΩ
- P 沟道：
- -40V/-8.0A，VGS = -10V 时，RDS(ON) = 40mΩ
- 40V/-4.0A，VGS = -4.5V 时，RDS(ON)= 65mΩ
- 超高密度单元设计，实现极低的 RDS(ON)
- 出色的导通电阻和最大直流电流能力
- TO252 - 4L 封装
